Restaurando Imagem MiniPC

Resumo

    Este manual describe o processo de gravação da imagem de produção do MPC. De manera geral, o processo consiste em criar um pendrive bootável desde um computador host, para logo restaurar o MPC desde o pendrive.

Verificações necessárias

• Modelos Z3735F ou Z8350, e arquitetura (32 bits ou 64 bits)  do processador dos MPCs para restaurar a imagem correta.
•  Versão correta do programa Macrium Reflect para criar pendrive bootável.

Ferramentas necessárias

• 1 pendrive de 32 GB
• Imagem do mpc a restaurar
• Programa Macrium Reflect v7

Imágens

Processador Z8350

• 5 V 32 Bits

https://images-minipc-producao.s3.amazonaws.com/5V-32BITS-Z8350-V2.1.rar

• 12 V 32 Bits

https://images-minipc-producao.s3.amazonaws.com/12V-32BITS-Z8350-V2.1.rar

• 12 V 64 Bits

https://images-minipc-producao.s3.amazonaws.com/12v-64bits-Z8350-V2.1.zip

Processador Z3735F

• 12 V 32 Bits

https://images-minipc-producao.s3.amazonaws.com/12V-32BITS-Z3735F-V2.2.zip

Macrium Reflect 7

https://images-minipc-producao.s3.amazonaws.com/arquivos/v7.3.5854_reflect_setup_free_x64.exe

• Processador N4000

https://images-minipc-producao.s3.us-east-1.amazonaws.com/IMG12V_64BITs_N4000_V1.1.rar

Processo de restauração da imagem

1. Criar pendrive bootável de 32 GB seguindo os passo descritos no seguinte link:

https://integrafacil2.freshdesk.com/a/solutions/articles/151000157918

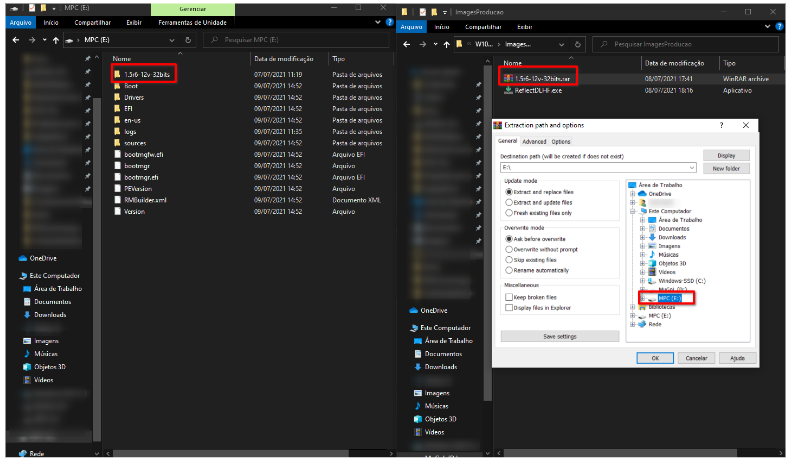

2. Descompactar arquivos da imagem do sistema a restaurar no pendrive

• Click direito no arquivo zip > Extract files ... (Isso criará no pendrive uma pasta com os arquivos do sistema)



3. Restaurar imagem no mpc

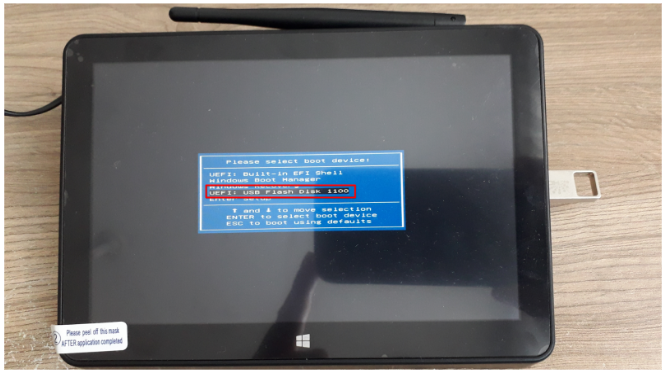

• Coloque o pendrive no minipc e pressione F7 na inicialização do sistema. Selecione inicialização pela USB

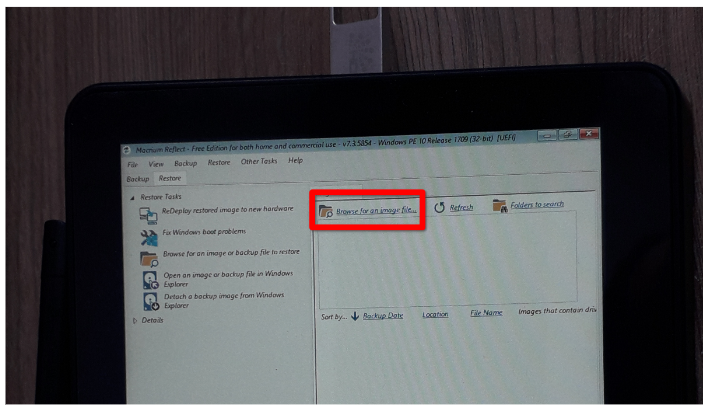

• Selecione Browse for an image file...

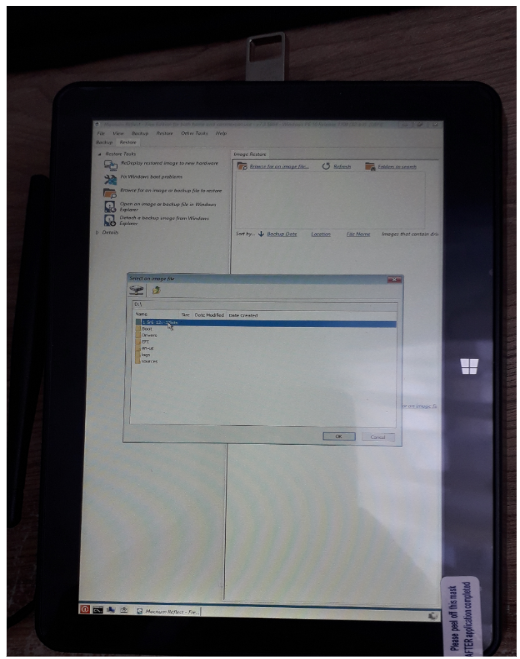

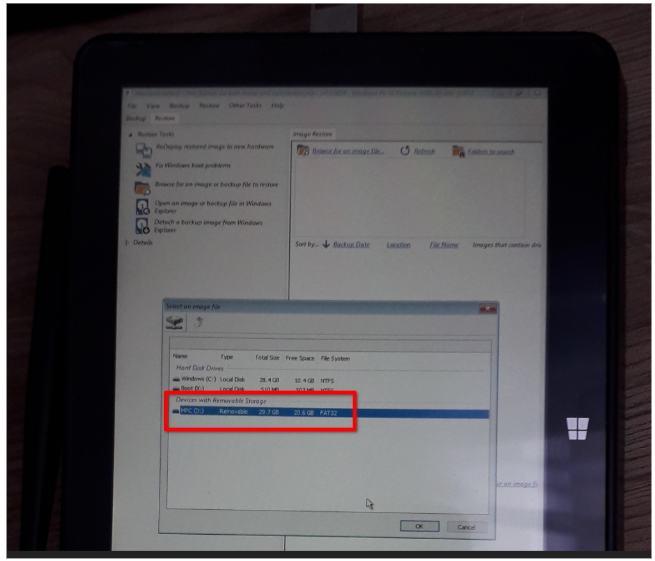

• Clique duas vezes no pendrive

• Clique duas vezes na pasta com os arquivos do sistema

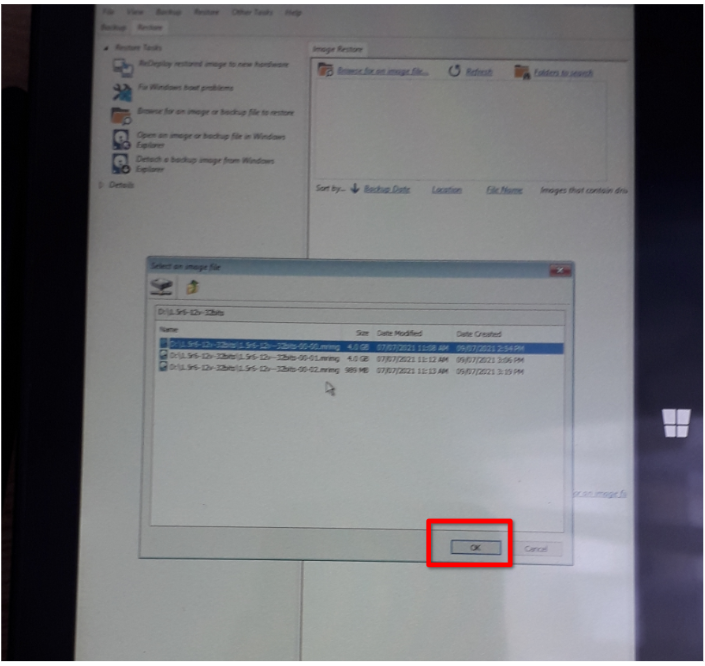

• Selecione o primeiro arquivo *00.mrimg e clique em Ok

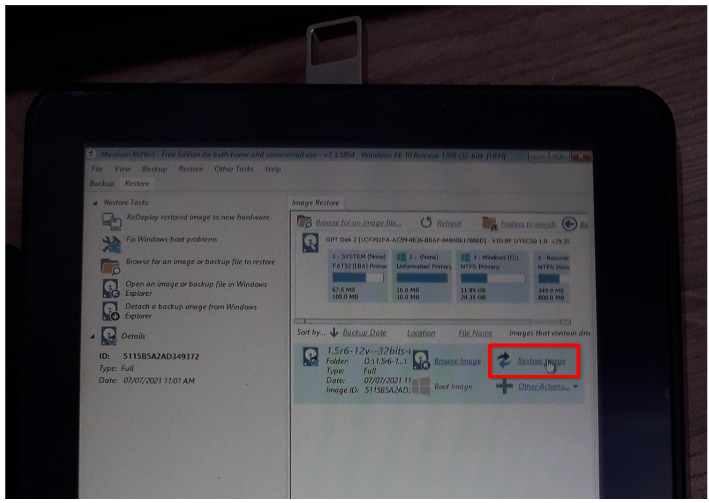

• Selecione Restore Image

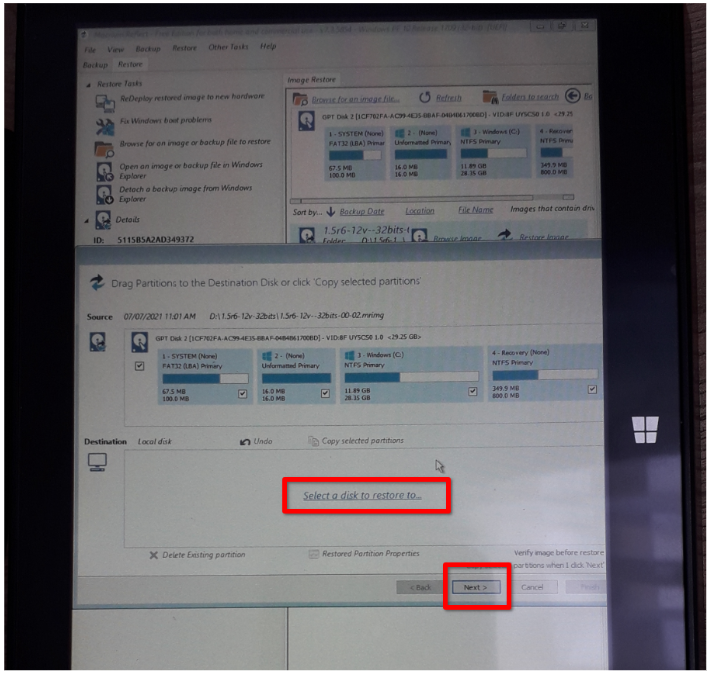

• Clique en Select a disk to restore to… Aceitar configuración

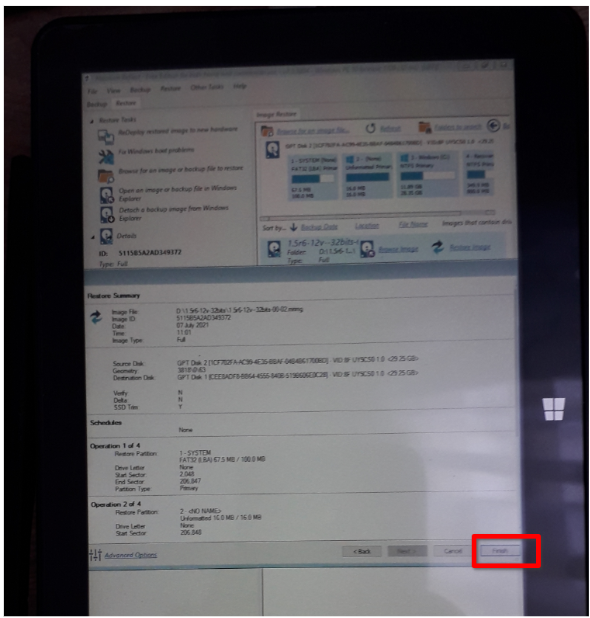

• Clique em Finish

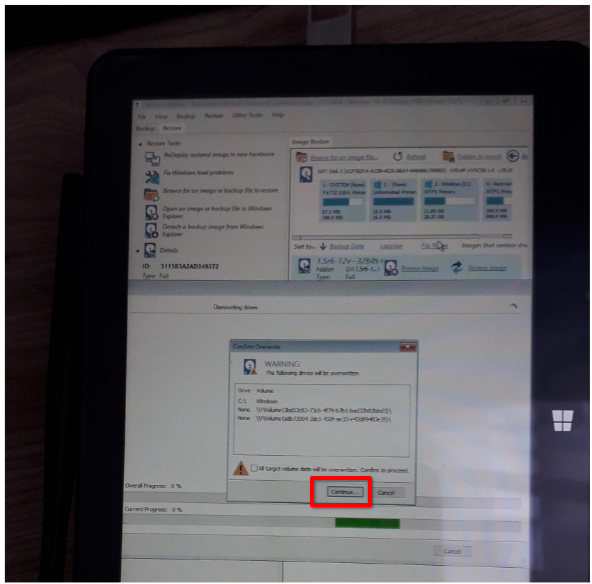

• Aceite e continue. Inicia o processo de restauração

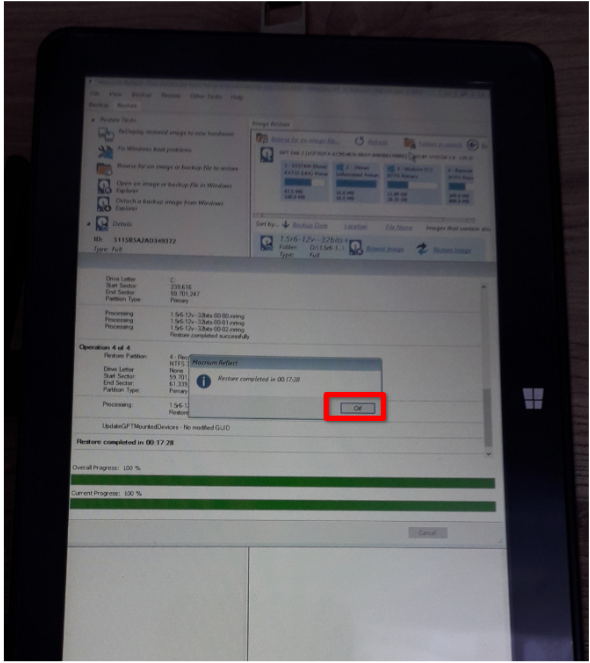

• Quando terminar, clique em OK.

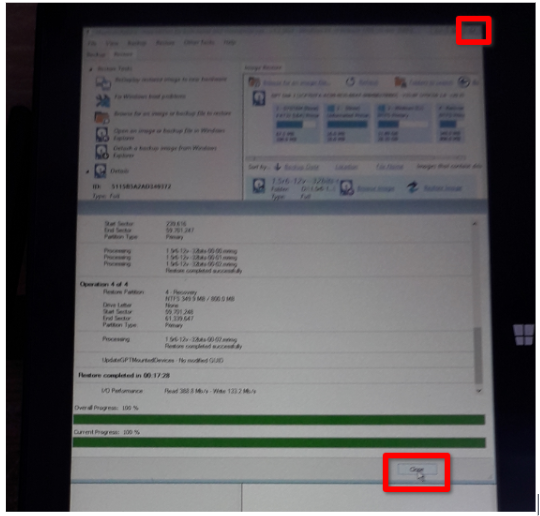

• Clique em Close e feche o programa.

3. Verifique a ativação do sistema

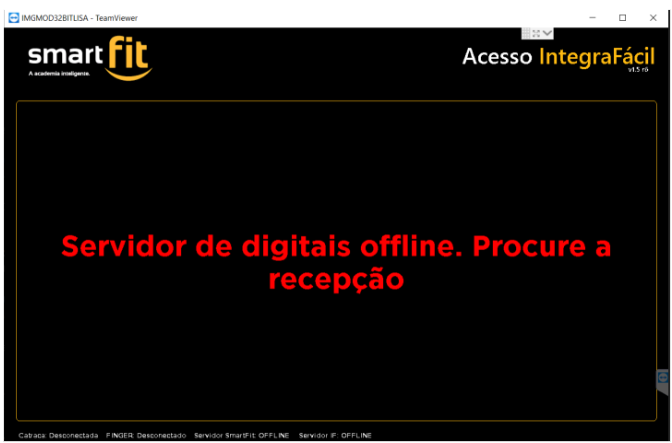

• Uma vez que o sistema foi inicializado, as opções Catraca e FINGER vão aparecer como desconectadas se esses periféricos não estiverem conectados ao minipc

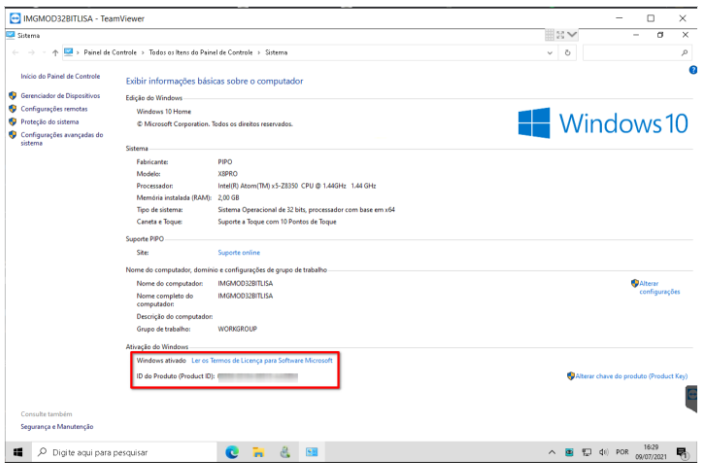

• Acesse o sistema e verifique a ativação do Windows
