Conexão do leitor de Qr-Code

Resumo

    Este manual mostra as conexões físicas do leitor QRCode usado nas catracas e as modificações no padrão de conexão.

Padrão de conexão anterior

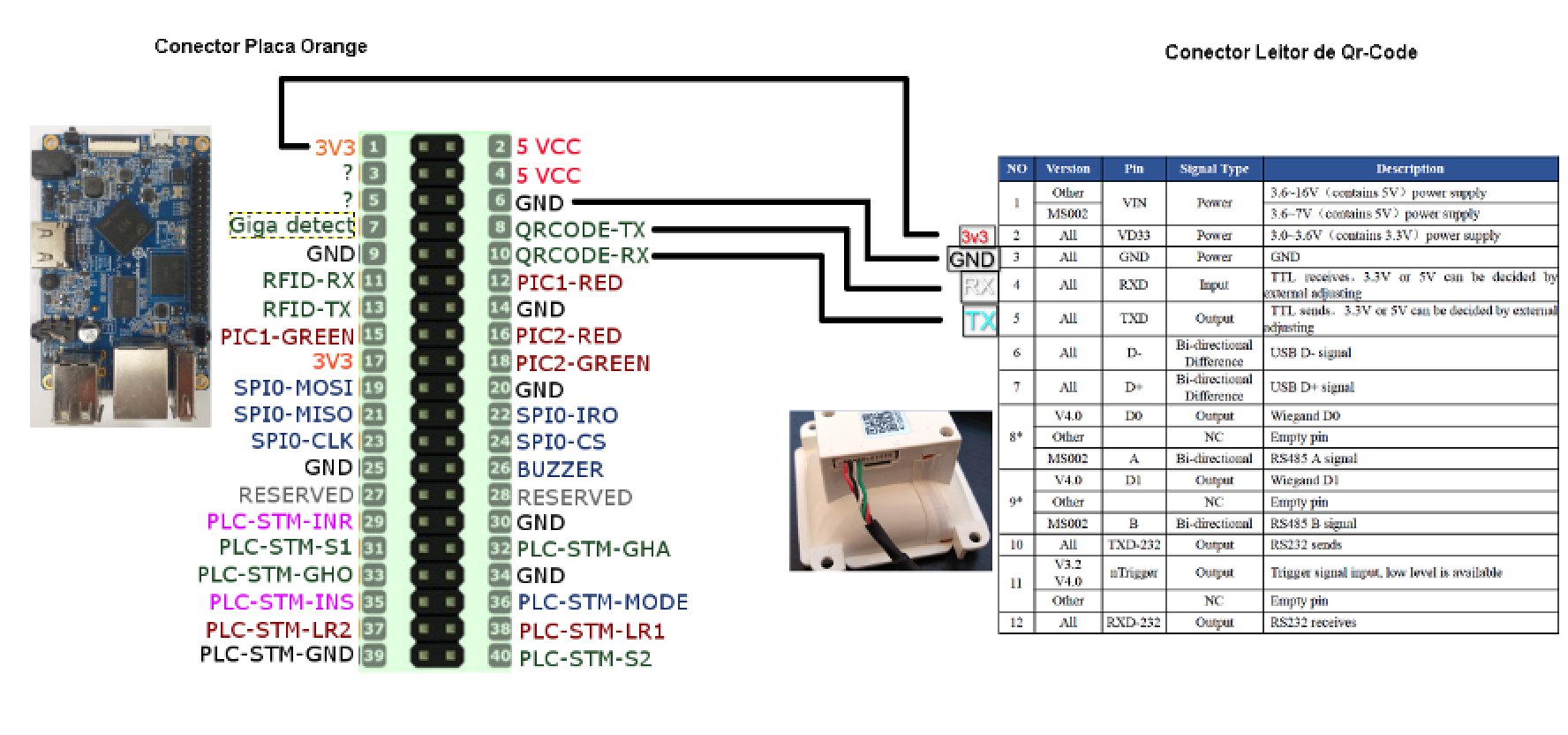

A Figura 1 mostra a conexão do leitor de Qr-Code com a placa Orange no padrão anterior e com alimentação do leitor em 3.3 Volts. Na mesma imagem é possível ver a conexão pino a pino, independentemente da cor dos fios.

Figura 1

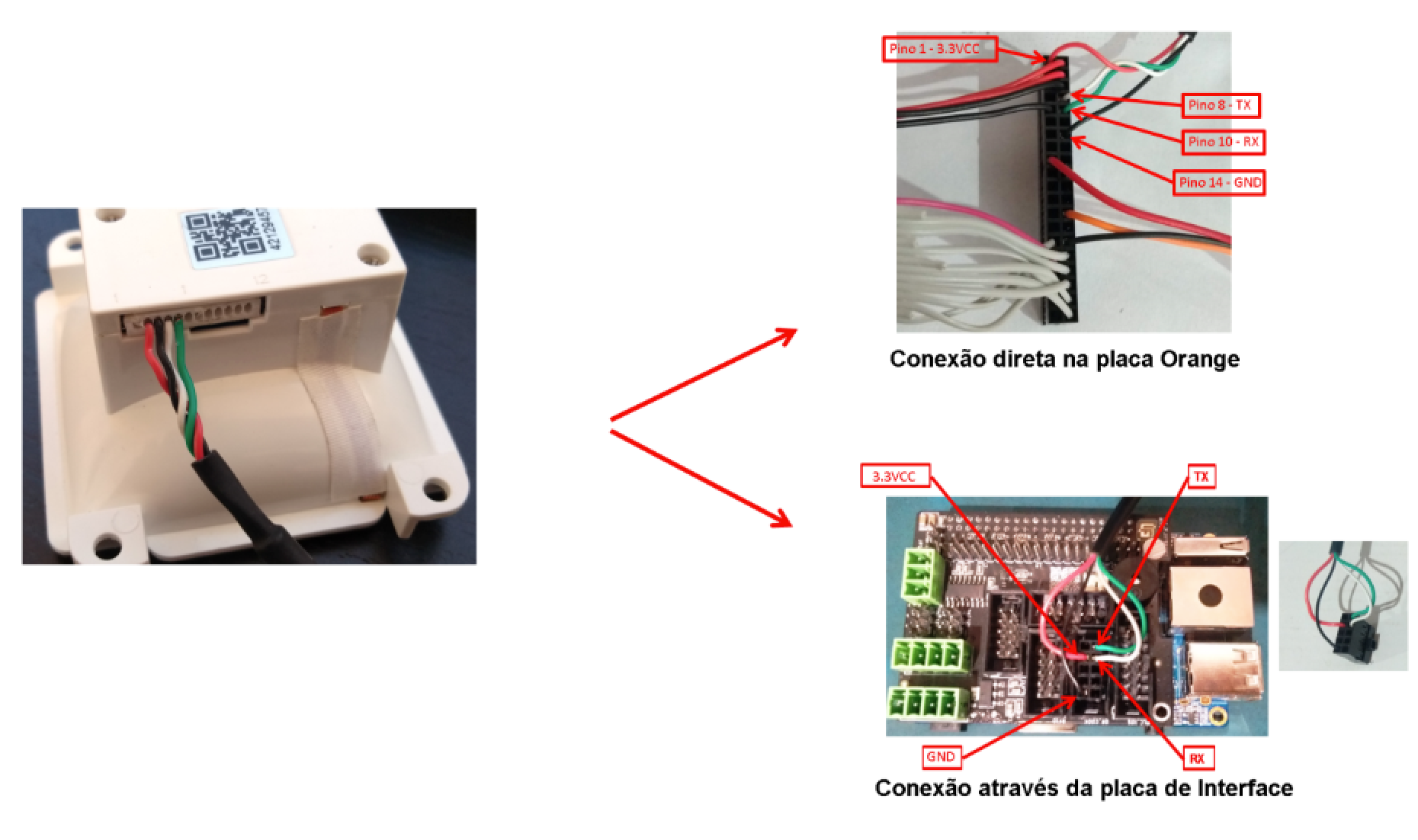

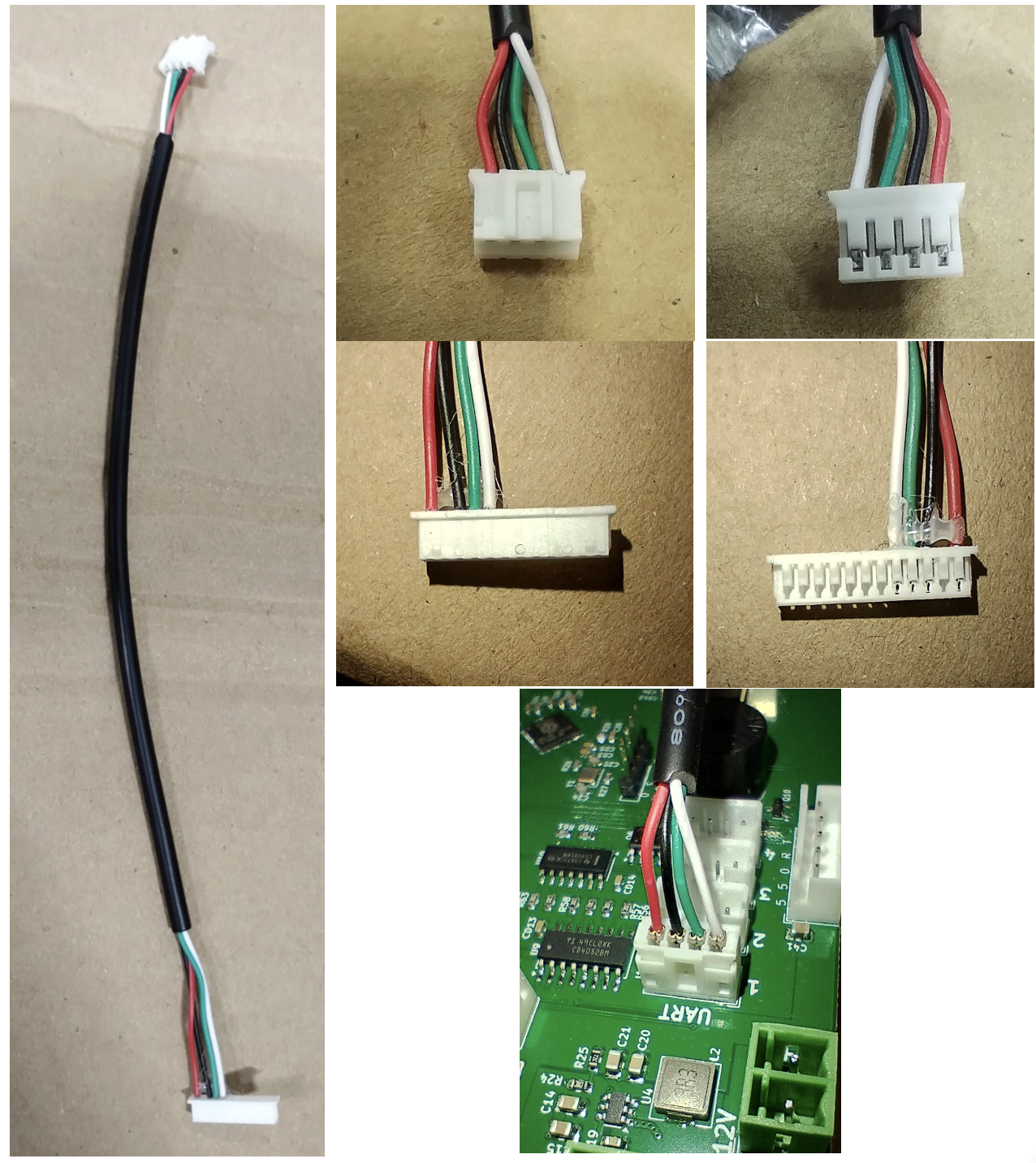

Na Figura 2 é possível ver os dois tipos de conexão no padrão anterior, sendo uma diretamente na placa Orange e a outra através da placa PLC Interface Orange.

Figura 2

 Nota: O conector para leitor de Qr-code possui um guia que evita a conexão de forma invertida na placa PLC Interface Orange.

Padrão de conexão atual

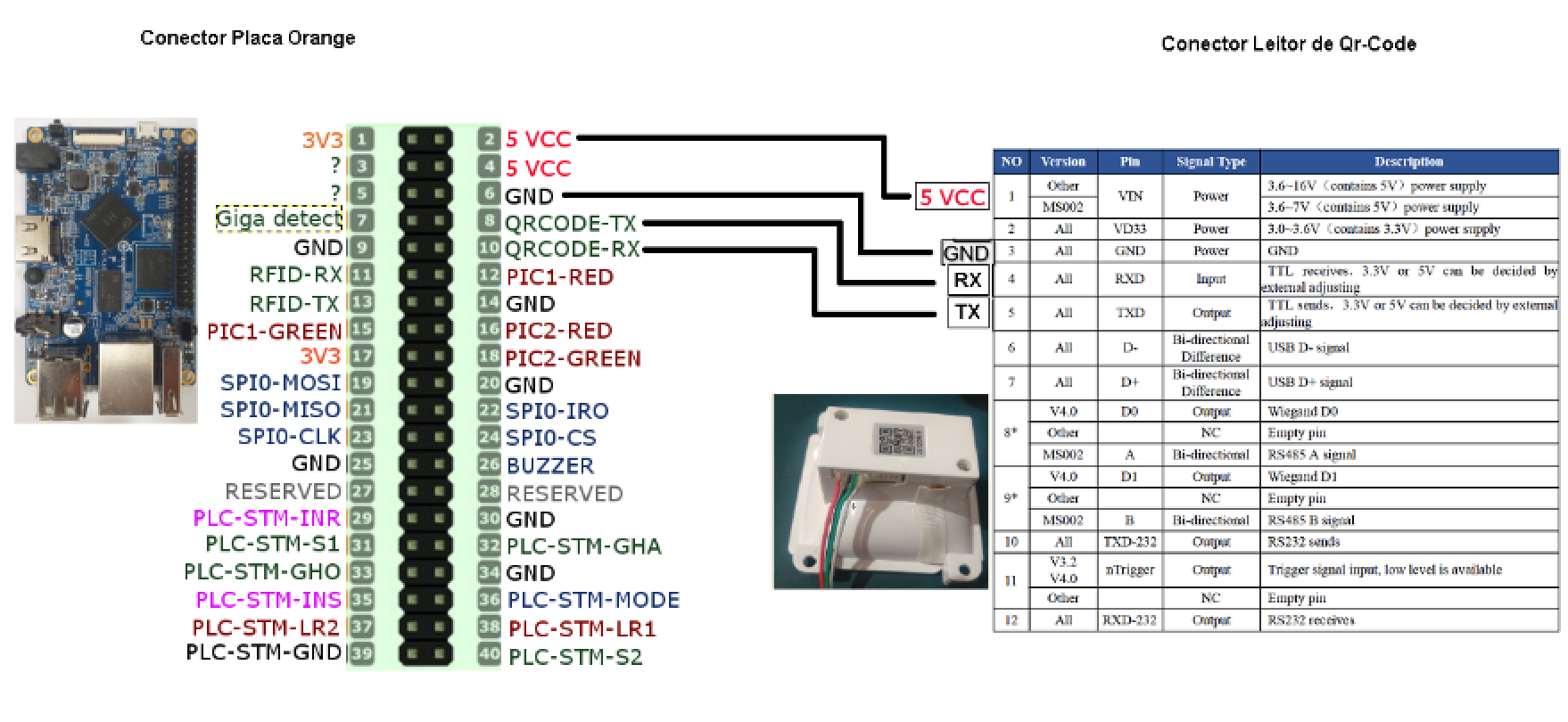

A Figura 3 mostra a conexão do leitor de Qr-Code com a placa Orange no padrão atual e com alimentação do leitor em 5 Volts. Na mesma imagem é possível ver a conexão pino a pino, independentemente da cor dos fios.

Figura 3

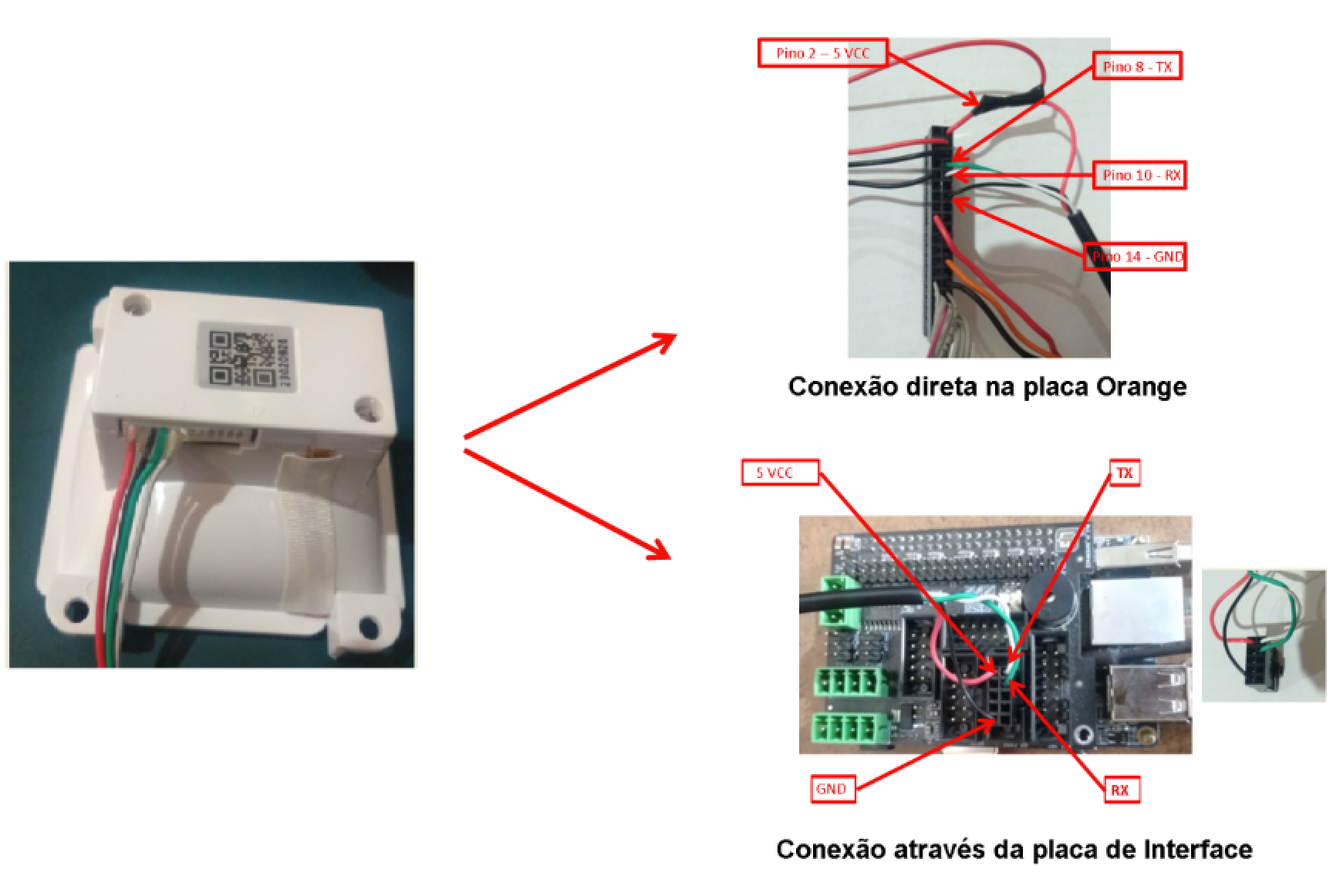

Na Figura 4 é possível ver os dois tipos de conexão no padrão atual, sendo uma diretamente na placa Orange e a outra através da placa PLC Interface Orange.

Figura 4

 Nota: O conector para leitor de Qr-code possui um guia que evita a conexão de forma invertida na placa PLC Interface Orange.

Motivo das alterações

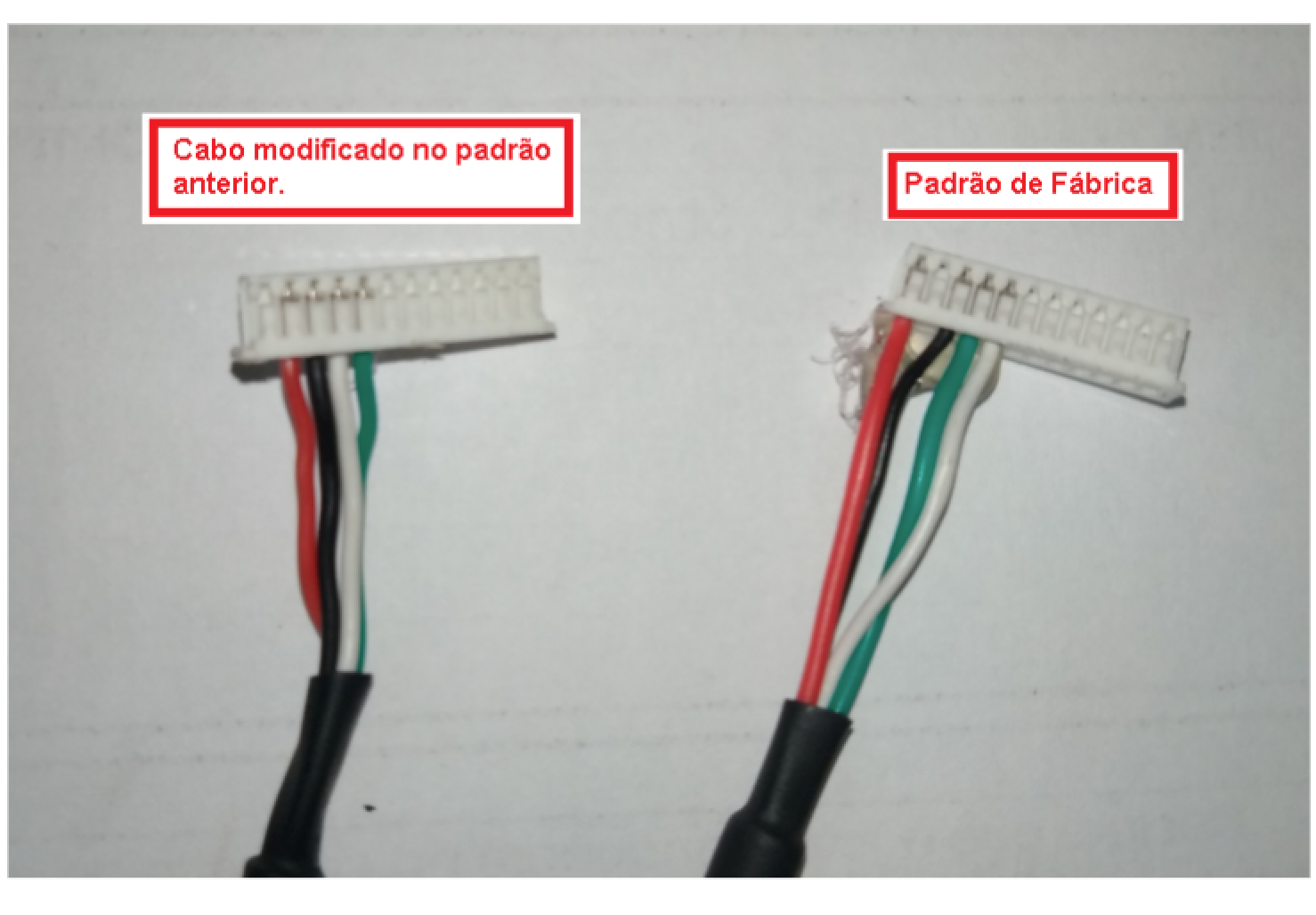

O padrão de conexão foi alterado para tentar evitar os problemas de mau contato no conector do leitor de Qr-code, como mostra a figura 5.

Antes era necessário alterar a posição dos fios no conector do leitor de Qr- code, esse conector é muito pequeno e sensível, essa modificação possivelmente podia provocar problemas de mau contato. Por esse motivo foi decidido não se alterar mais a posição do conector e deixar o mesmo no padrão de fábrica. A alimentação do leitor de Qr-code também foi alterada de 3.3 Volts para 5 Volts, também aproveitando o fato do cabo no padrão de fábrica já estar com a alimentação em 5 Volts.
