Resumo
Este manual describe a instalação do FitPoint no dispensador de bebidas.
Informações técnicas

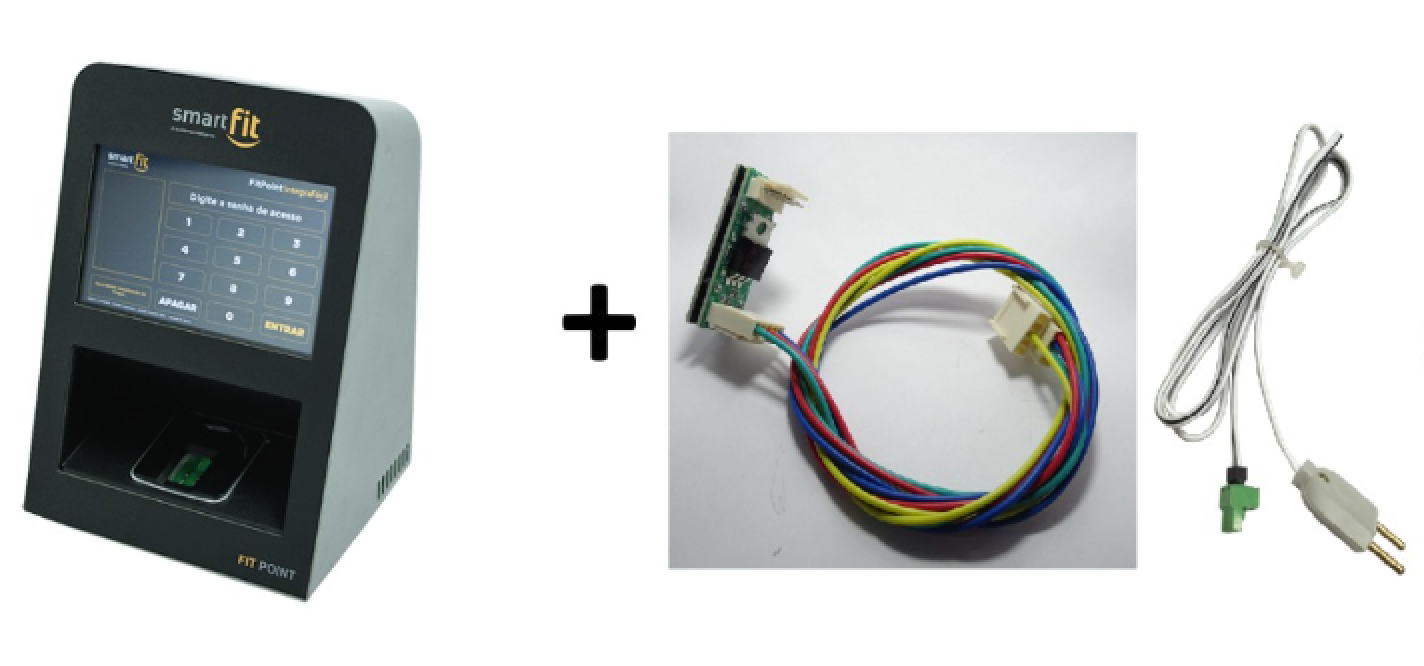

Quando usado no dispensador de bebidas é usada uma placa PLC SmartBar entre o FitPoint e o dispensador.

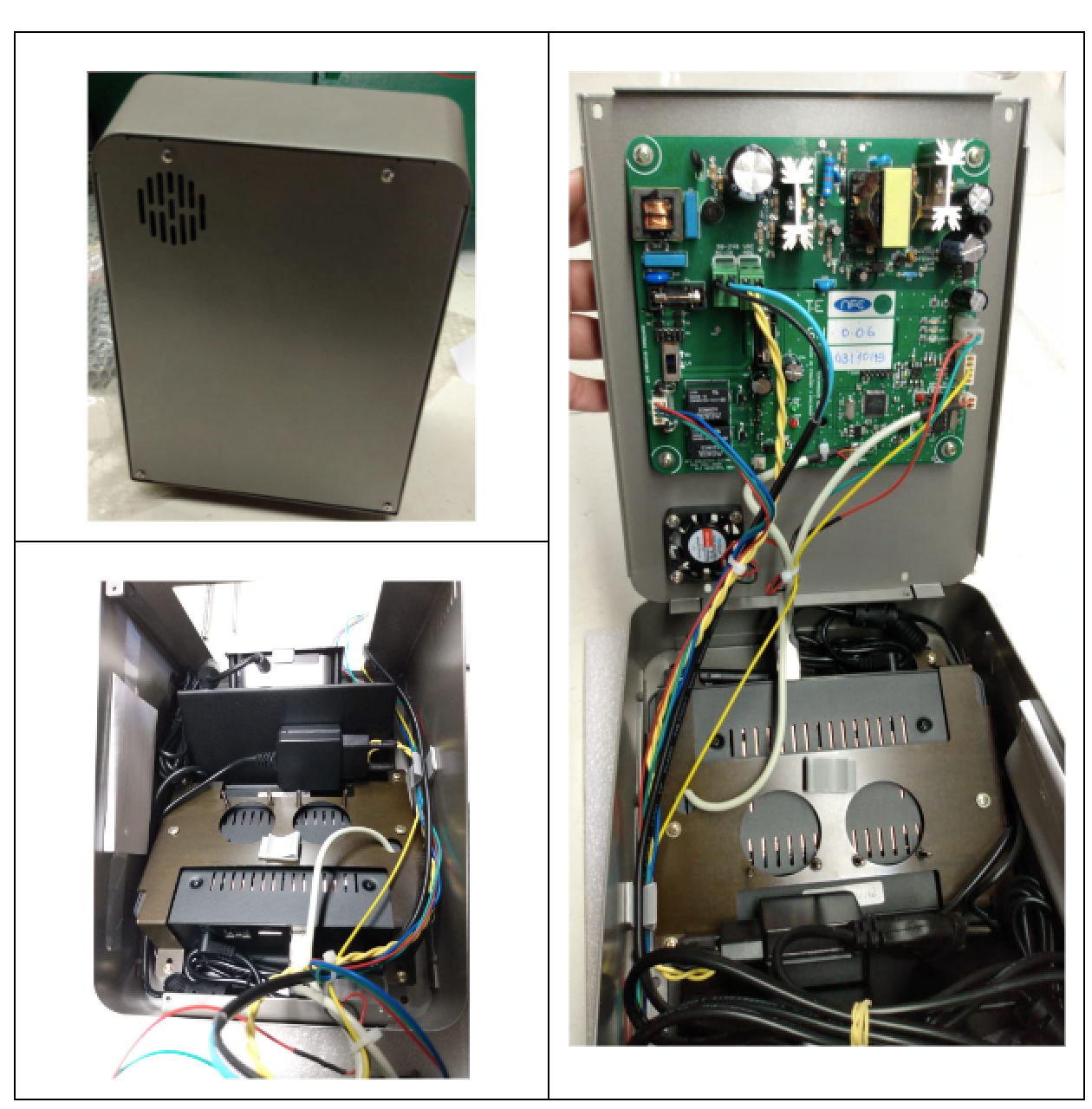

Distribuição interna módulos FitPoint
O FitPoint é composto por uma PLC MPC IF, um MPC e um finger futronic FS88H.
Entrada
Entrada: 100 ~ 240 V
Frequência: 50 ~ 60 Hz
Saída
Modo HV: 210 V 4 A (Depende da voltagem da rede)
Modo LV: 12 V 1 A

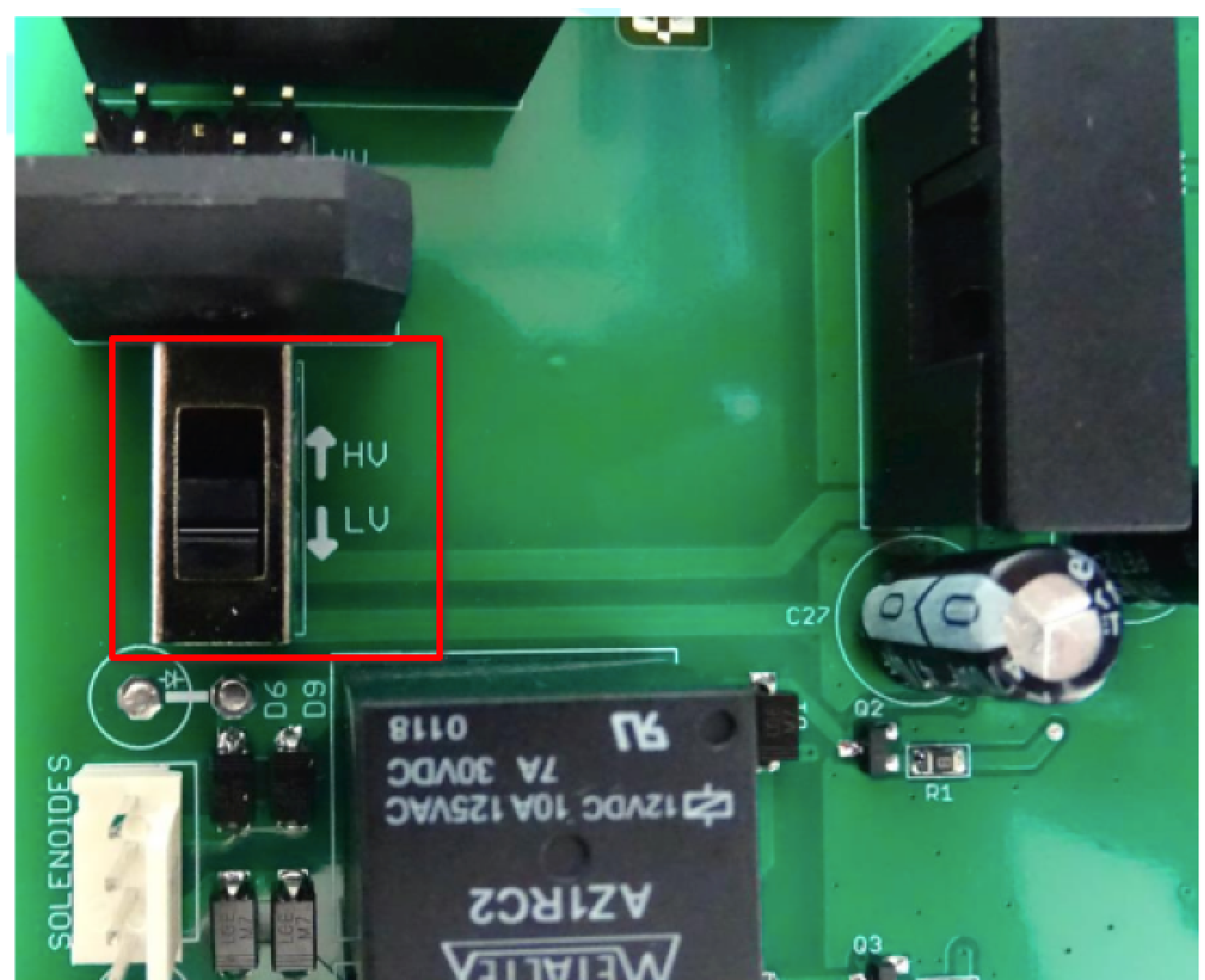

Nota: Verificar que a chave seletora HV/LV se encontre na posição LV.

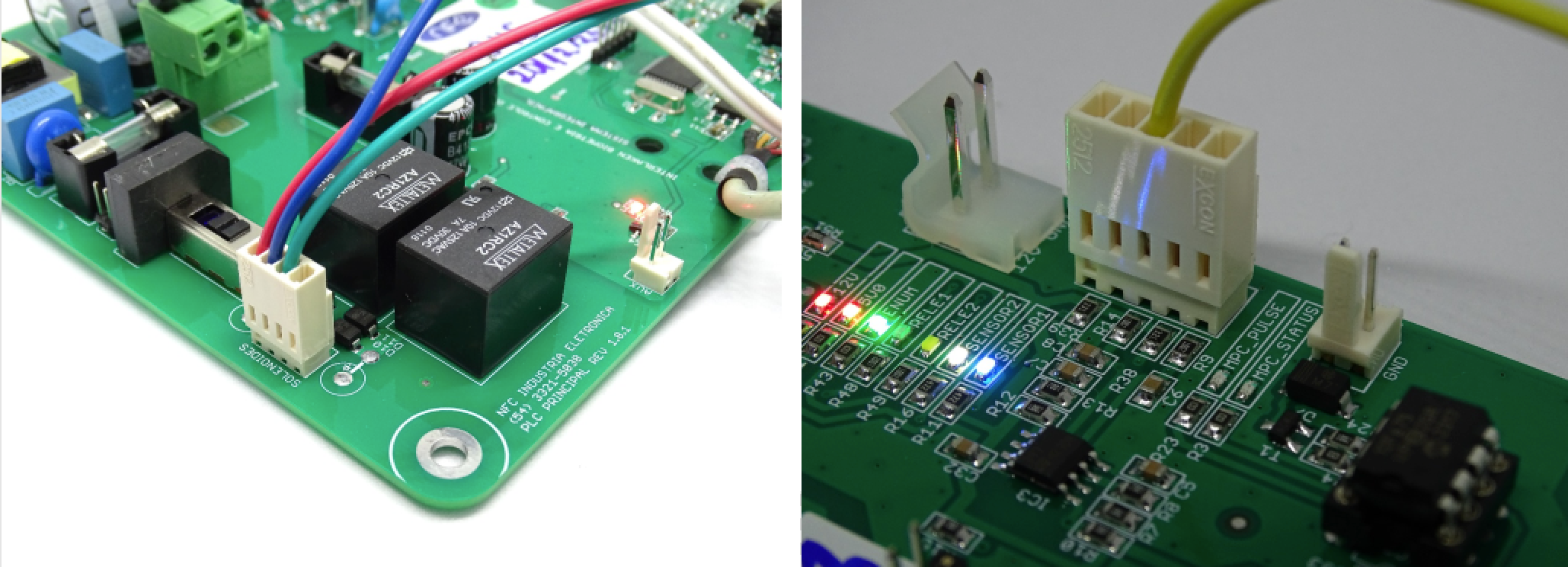

Conexão PLC SmartBar com PLC MPC IF

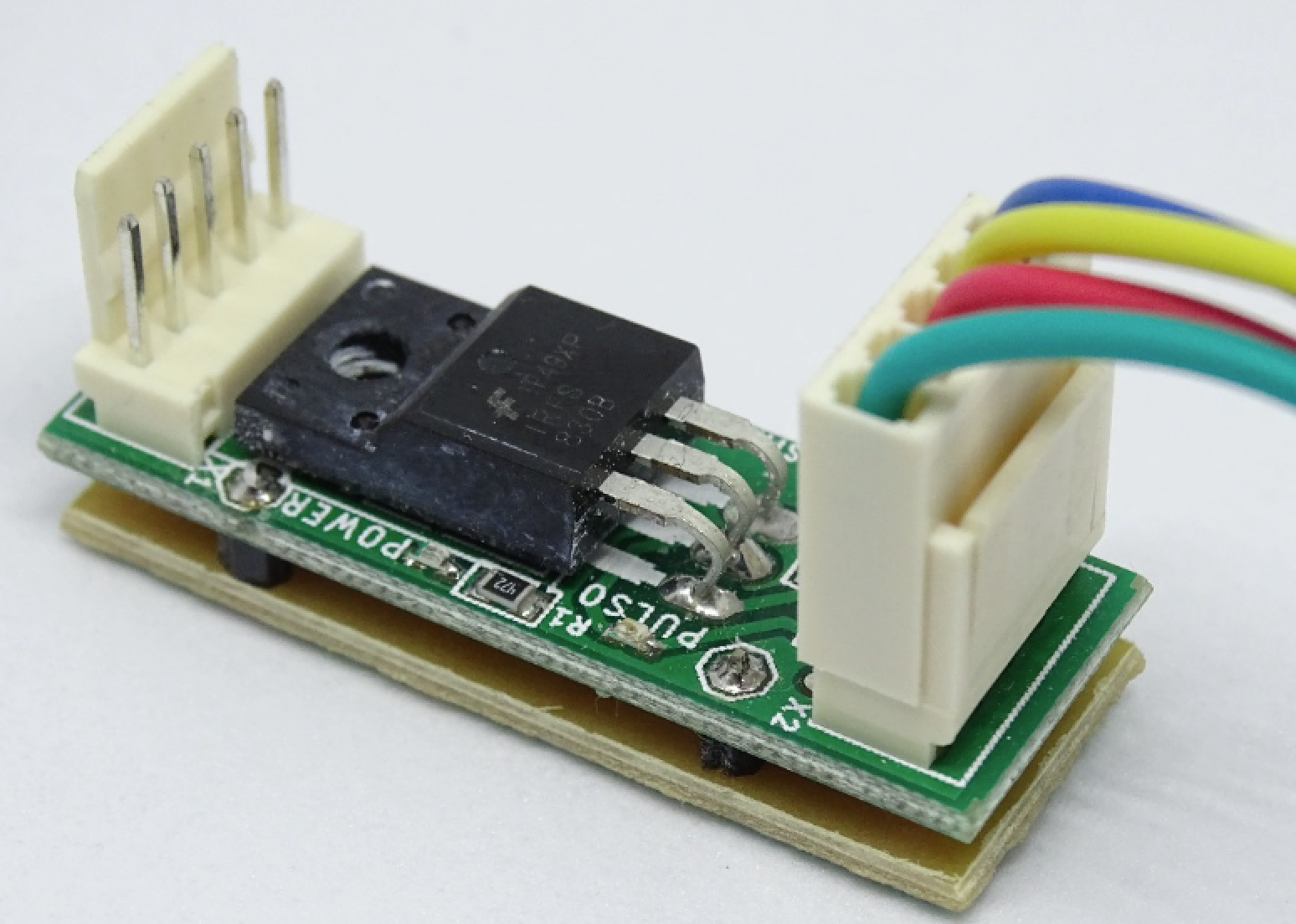

Nota: A PLC SmartBar possui dois leds, o PULSO (verde) e o POWER (vermelho). O led POWER acende assim que conectar a placa no FitPoint, e a aplicação FitPoint estiver em execução; O led verde acende quando é enviado o pulso de liberação.

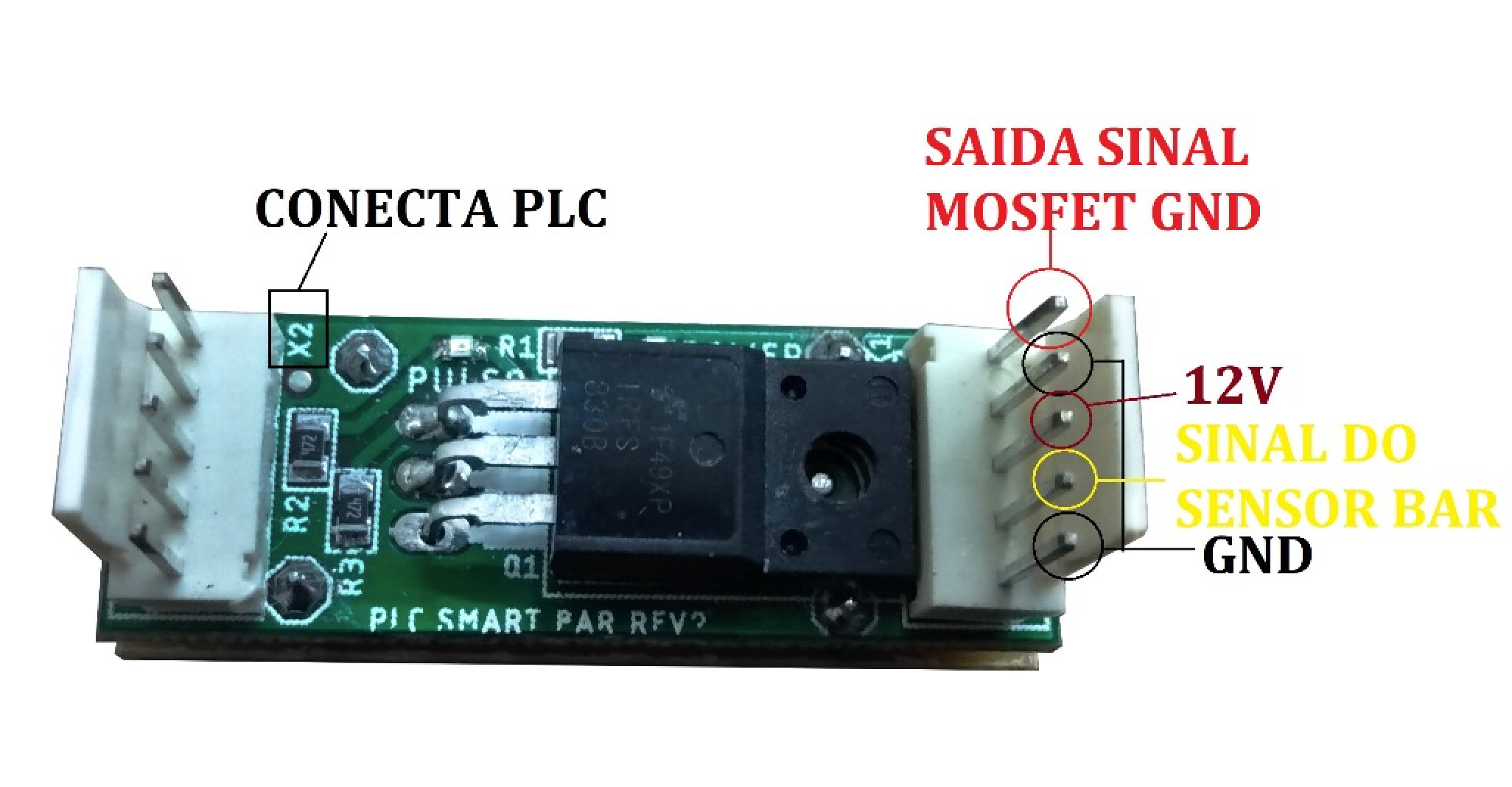

Pinagem PLC SmartBar
Nota: O pino "SAIDA SINAL MOSFET GND" deve medir 12 V CC quando a placa for conectada no FitPoint (PLC MPC IF), e ser aterrado (medir 0 V CC) quando for enviado o pulso de liberação.

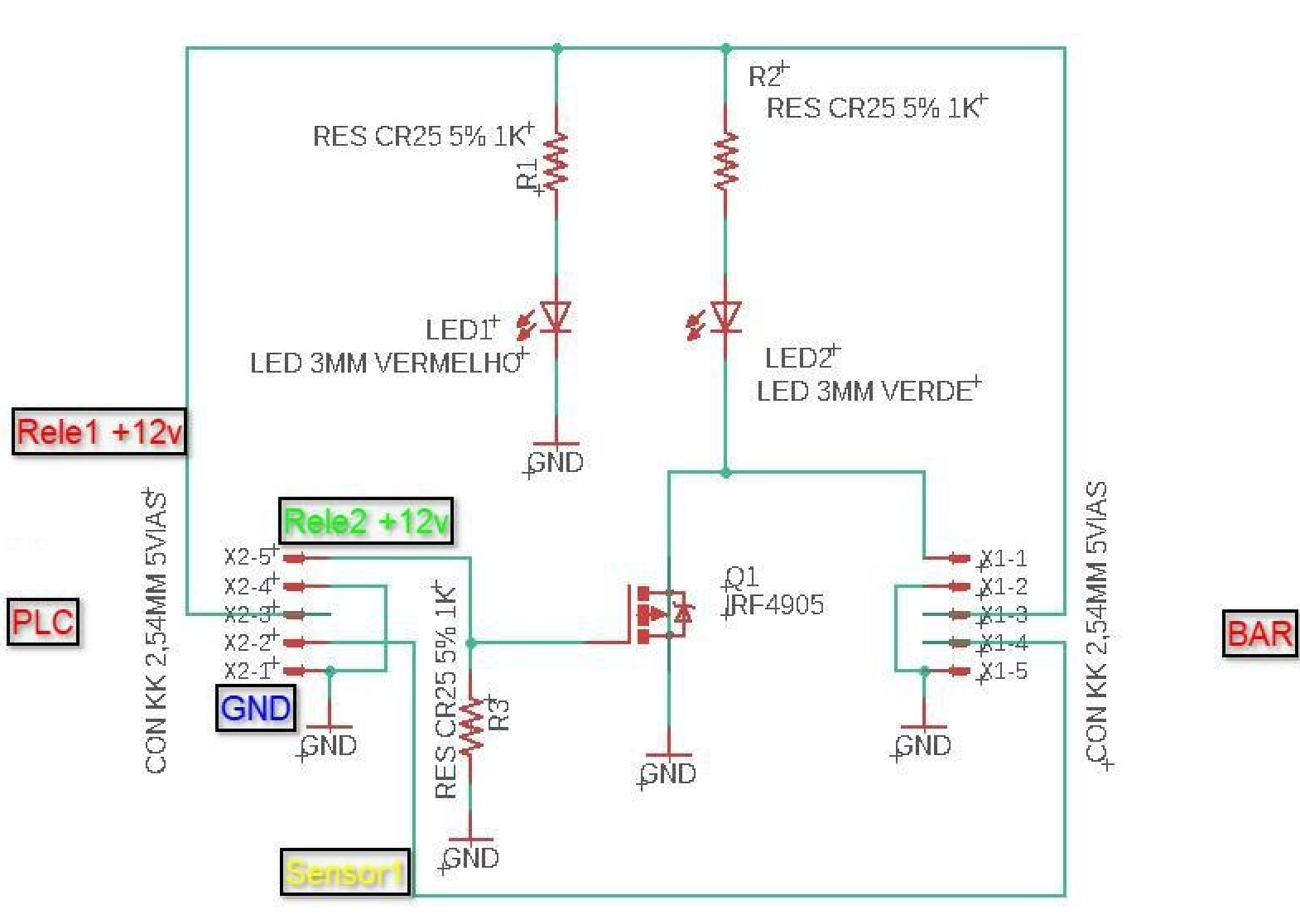

Esquemático PLC SmartBar
Teste Manual para liberação de bebida

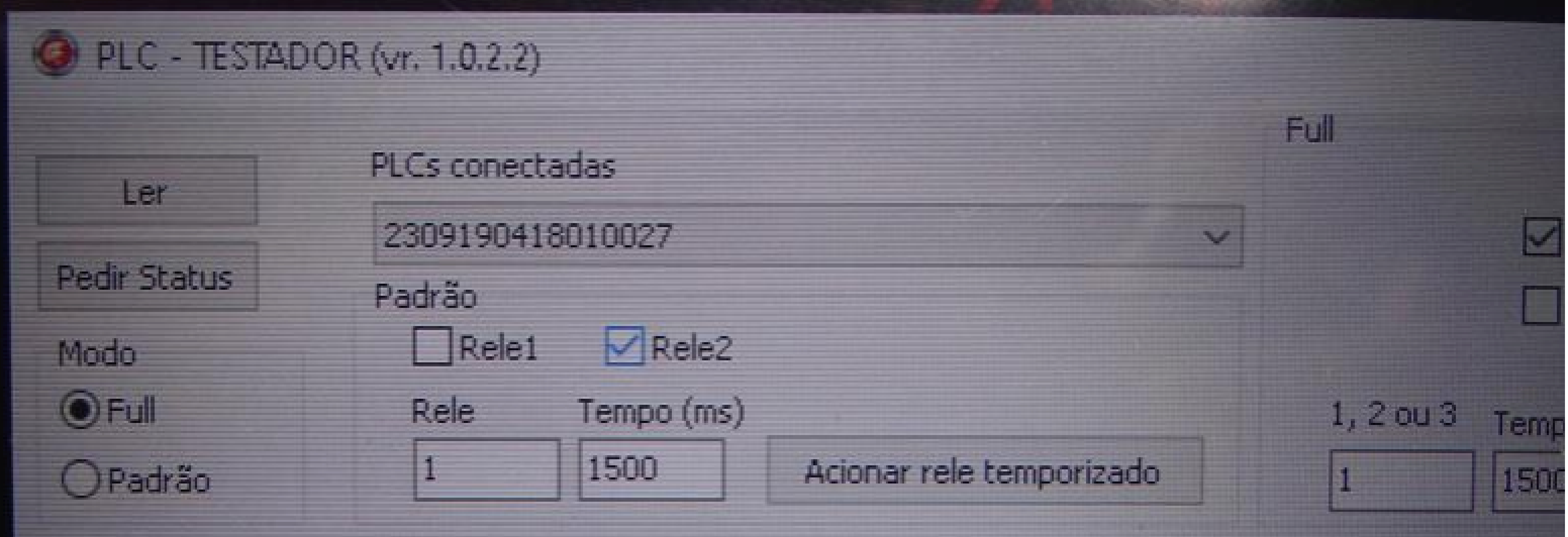

Para o teste manual, é necessário acionar o rele 1 para alimentar a placa de pulso (acende o led vermelho) e libera a bebida quando acionar o rele 2.

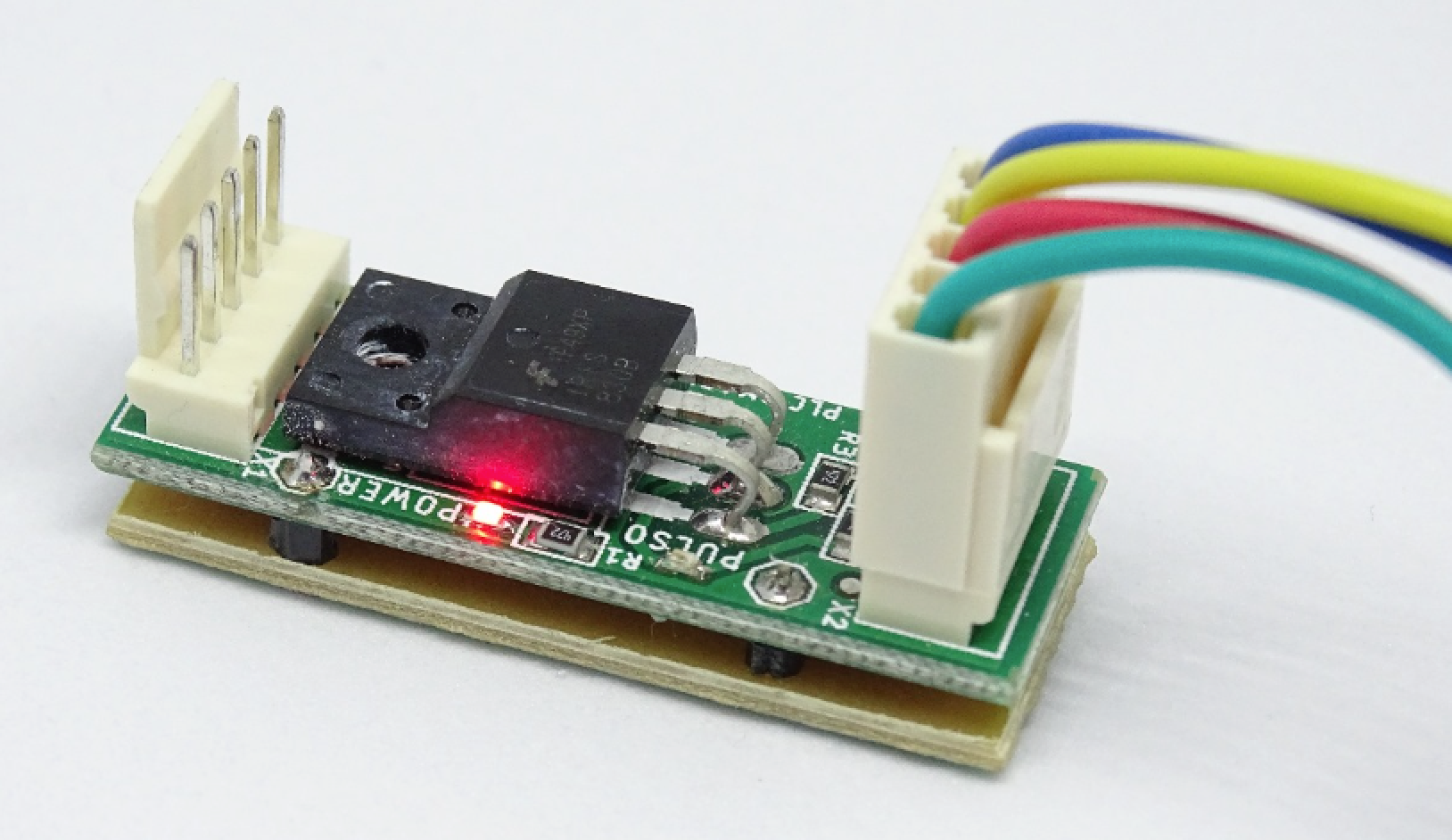

Somente com o Rele 1 ativo
Com o rele 1 e rele2 ativos
