Instalación Torniquete

Resumen

    Este manual presenta las verificaciones de la infraestructura y los equipos suministrados por el cliente, así como los pasos para la instalación de los torniquetes de Interlaken.

Torniquete Stile Bio Qr

• Torniquete electrónico con lector biométrico y LED de señalización para información de liberación de acceso.
• Alimentación: fuente conmutada 110-220 V.
• Componentes:
  • Lector digital Futronic FS88H
  • Lector QRCode E21W Reader
  • Orange pi pc plus
  • PLC Smart
  • Fuente PSU R

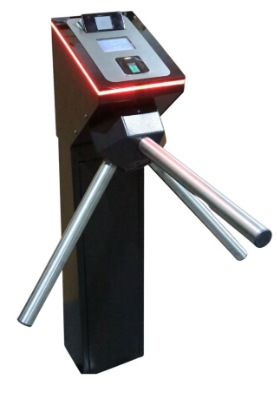

Torniquete  Stile Bio Face Led

• Torniquete electrónico con reconocimiento facial, lector biométrico y LED de señalización para información de liberación de acceso .
• Alimentación: fuente conmutada 110-220 V.
• Componentes:
  • Lector digital Futronic FS88H
  • Display de 3.5"
  • Cámara para detección facial
  • Orange pi pc plus
  • PLC Smart
  • Fuente PSU R

Verificaciones de Infraestrutura

La infraestructura del lugar de instalación debe cumplir con los siguientes requisitos mínimos:

• Los equipos solo deben ser instalados por personal aprobado por Interlaken, si es manipulado por terceros, la garantía quedará anulada.
• Cada torniquete debe tener su propio disyuntor de 5 A.

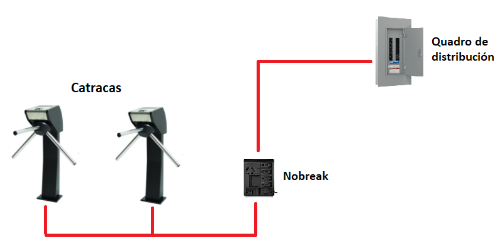

• La presencia de un nobreak es necesaria para evitar que el equipo se reinicie en caso de corte de energía o inestabilidad en la red eléctrica.

• Debe existir conexión a tierra de acuerdo con las normas de cada país - Desde el cuadro de distribución hasta el punto de instalación, para garantizar la seguridad de los usuarios y el buen funcionamiento de los equipos.
• El cable de alimentación debe tener un conector hembra de 10 A, conectado a tierra en el pin central y de 1,5 metros de largo desde el suelo.

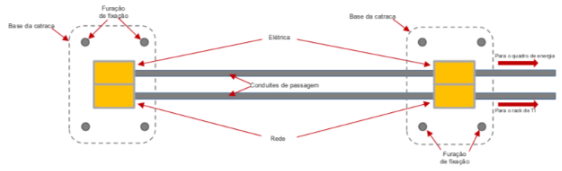

• Los cables de red y de alimentación deben estar separados en conductos individuales (o distantes), para evitar interferencias y caídas de conexión.

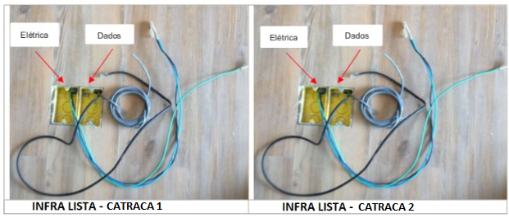

 Nota: La distancia entre las cajas es de 83 cm a 85 cm.

• Cable de red al menos CAT5E con una longitud de 1,5 metros desde el suelo.
• En caso de estar reemplazando un torniquete antíguo por uno nuevo, favor retirarlo antes de que el instalador llegue al lugar. Después de retirar el equipo antiguo, los cables deben tener la longitud adecuada para instalar el nuevo torniquete.
• Cable de red ponchado y probado para que pueda haber comunicación entre el ordenador/servidor y el torniquete.

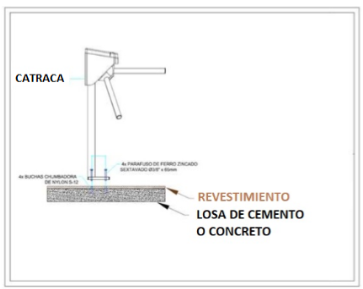

• Para fijar la columna de trinquete al piso, se debe verificar que tanto el revestimiento como la losa de concreto sean lo suficientemente fuertes para soportar la instalación. Se recomienda una losa de al menos 10 cm de hormigón y utilizar:
  • Brocas de ⅜" para perforar
  • Pernos de anclaje o tornillos de ⅜” para fijación

• Para torniquetes con reconocimiento facial, debe asegurarse de que el torniquete no reciba luz directa de la cámara, ya sea luz solar o luz artificial. Esto evita el riesgo de fallas en la lectura facial. (Solo para torniquetes BioFace). Para obtener más información sobre la instalación de sistemas con reconocimiento facial, haga clic aquí.

Instalación

1. Verificación del sistema

Como el contenido de la cada puede variar según la solicitud del cliente, es importante realizar una inspección visual de el/los equipo(s).

2. Perforación de piso

Antes de instalar el equipo, verifique:

• Si la ubicación escogida es adecuada para instalar el sistema (ambientes cubiertos).
• Si hay suficiente espacio para que los brazos se muevan después del montaje.
• Si el piso es capaz de recibir pernos de anclaje o tornillos.

3. Fijación de la columna

Para fijar la columna al suelo:

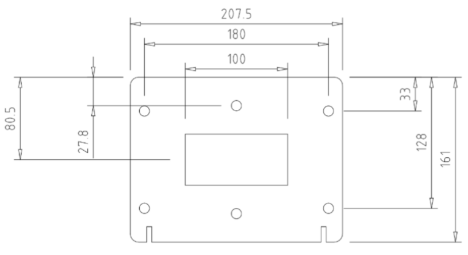

• Perfore el piso con brocas de ⅜" . Perfore los orificios externos, de acuerdo con las medidas que se muestran en la siguiente figura:

• Limpie los orificios eliminando los residuos de perforación.
• Coloque la parte exterior de los cuatro pernos de anclaje o tornillos en los orificios.
• Coloque la columna y asegúrela al piso. Utilice una llave de torniquete articulada.

4. Montagem de los brazos

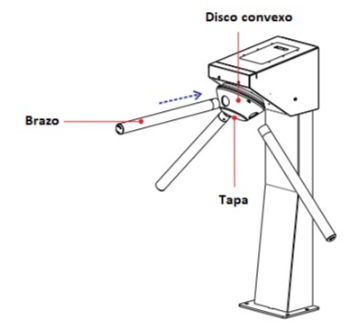

Después de perforar el piso e instalar la columna, se deben colocar los brazos (se sugiere el uso de una llave Allen nº 8):

• Coloque el brazo de torniquete en el orificio exterior del disco convexo, asegurándose de que los tornillos estén en la posición correcta.
• Instale el tornillo y asegúrese de que esté bien ajustado para que el brazo no se suelte.
• Repita el proceso para los otros dos brazos.

5. Configuración del sistema

Realizado de forma remota por el equipo de soporte de Integra Fácil.

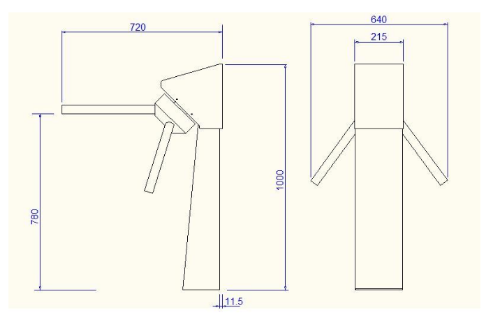

Medidas del torniquete em mm

Distancia entre los torniquetes después de la instalación

Requisitos del computador suministrado por el cliente

• Los requisitos mínimos del computador donde se instalará el servidor IF pueden variar, si se utiliza reconocimiento facial:
  • ServidorIF sin reconocimiento facial (Digital, QR Code, etc)
    • Sistema Operacional Windows: 10 o 11, 64 bits
    • Almazenamento SSD: 240 GB
    • Memória RAM: 8 GB
    • Processador: i5, i7 o AMD Série Ryzen
  • ServidorIF con reconhecimento facial:
    • Sistema Operacional Windows: 10 o 11, 64 bits
    • Armazenamento SSD: 240 GB
    • Memória RAM: 8 GB (recomendado 16 GB)
    • Procesador: i5 (8va geración), i7 (8va geración) o AMD Série Ryzen (Es obligatorio que el procesador tenga el conjunto de instrucciones: Intel® SSE4.1, Intel® SSE4.2, Intel® AVX2 ).

 Nota: Configuraciones por debajo de los recomendados pueden afectar el rendimiento o hacer inviable el uso del reconocimiento facial.

• Es muy importante actualizar Windows e instalar Teamviewer o Anydesk para que nuestro equipo de soporte pueda conectarse de forma remota.

 Nota: Nossa instalação é realizada no máximo em 3 horas. Caso sejam necessárias horas adicionais em virtude da falta de cumprimento dos itens acima, será cobrado do cliente o valor da hora extra do instalador.

Configuraciones y funcionamiento del sistema

Sistema de gestión de terceros

    El cliente deberá definir fecha y hora con antecedencia con los técnicos de su plataforma. Esto La configuración debe coordinarse con los técnicos de Interlaken/Integrafacil para recibir asistencia durante la instalación. La fecha y horarios deberán ser informados en los grupos de WhatsApp para que los dos equipos técnicos se pongan de acuerdo y puedan trabajar al mismo tiempo.

Sistema de gestión proprio

    Si el cliente tiene su propio sistema de gestión, el equipo técnico del cliente debe programar una fecha y hora para la configuración con el equipo técnico de Integrafacil.
