Instalação Catraca

Criada por Juan José Gómez, Modificado em Qua, 30 Ago, 2023 na (o) 6:12 PM por Juan José Gómez

Resumo

Este manual apresenta as verificações de infraestrutura e equipamentos fornecidos pelo cliente assim como os passos para instalação de catracas Interlaken.

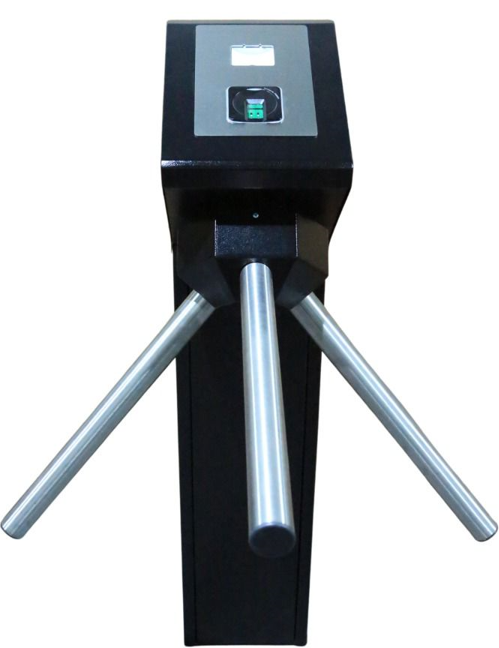

Catraca Stile Bio Qr

Catraca eletrônica com leitor biométrico e LED sinalizador para informação de acesso liberado ou não.
Alimentação: fonte chaveada automática 110-220 V.
Componentes:
- Finger Futronic FS88H
- Leitor QRCode E21W Reader
- Orange pi pc plus
- PLC Smart
- Fonte PSU R

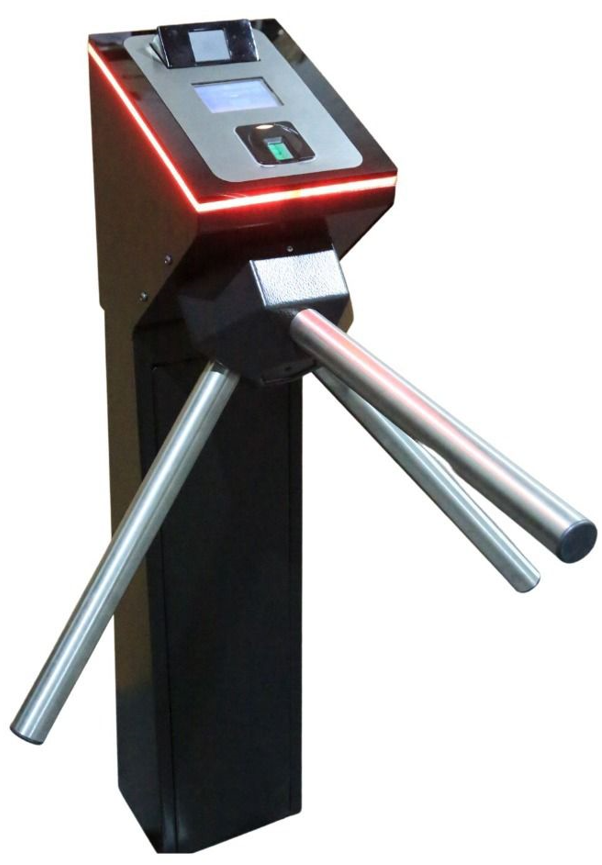

Catraca Stile Bio Face Led

Catraca eletrônica com com reconhecimento facial, leitor biométrico e LED sinalizador para informação de acesso liberado ou não.
Alimentação: fonte chaveada automática 110-220 V.
Componentes:
- Finger Futronic FS88H
- Display de 3.5"
- Câmera para detecção facial
- Orange pi pc plus
- PLC Smart
- Fonte PSU R

Verificações de Infraestrutura

A infraestrutura do local de instalação deve atender aos seguintes requisitos mínimos:

Os equipamentos devem ser instalado somente por pessoal aprovado pela Interlaken, caso seja manipulado por terceiros perderá a garantia.
Cada catraca deverá possuir seu próprio disjuntor de 5 A.

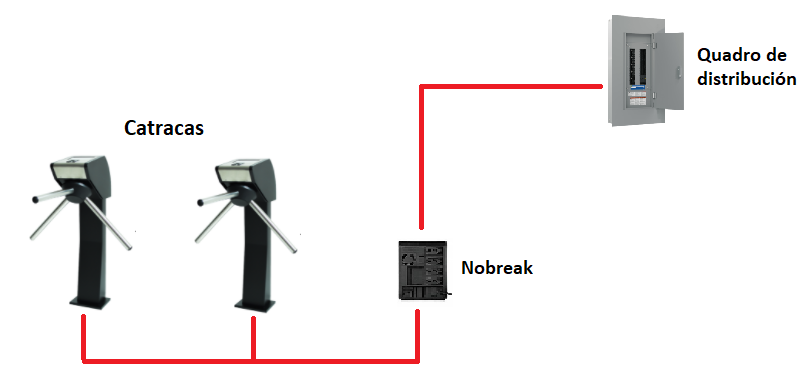

A presença de um nobreak é necessária para prevenção de reinicialização do equipamento em caso de queda de energia ou instabilidade da rede elétrica.

Deve haver aterramento de acordo com os padrões NBR-5410 - Do quadro até o ponto de instalação para garantir a segurança dos usuários e o bom funcionamento do equipamento.
O cabo de energia deverá ter um plugue fêmea de 10A, com aterramento no pino central e comprimento de 1,5 metros do solo.

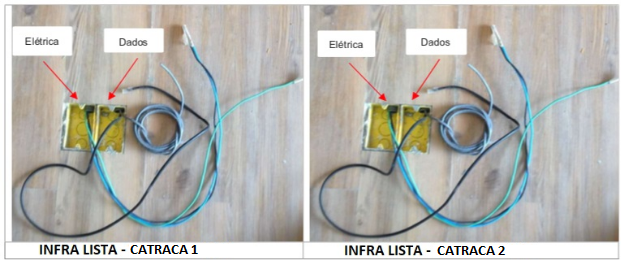

Cabo de rede e alimentação devem ser separados em tubulações individuais (ou distantes), para evitar interferência e quedas de conexão.

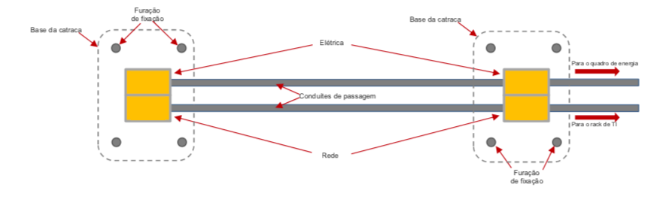

 Nota: A distância entre as caixas é de 83 cm a 85 cm.

Cabo de rede no mínimo CAT5E com comprimento de 1,5 metros do solo.
Caso esteja substituindo a catraca antiga por uma catraca nova, favor removê-la antes do instalador chegar no local. Após remover o equipamento antigo, os cabos precisam ter comprimento adequado para a instalação da nova catraca.
Cabo de rede crimpado e testado para que possa haver comunicação entre o computador/servidor e a catraca.
Para fixar a coluna da catraca ao piso, deve-se verificar se tanto o forro quanto a laje de concreto são resistentes o suficiente para suportar a instalação. Recomenda-se uma laje de pelo menos 10 cm de concreto e use:
- Brocas de ⅜" para furar
- Parafusos de ancoragem ou parafusos de ⅜” para fixação

Para catracas com reconhecimento facial deve certificar-se de que a catraca não receberá luz direta na parte da câmera, seja solar, ou lâmpada artificial. Isso previne o risco de falhas na leitura facial. (Apenas para catracas do tipo BioFace). Para maiores informações da instalação dos sistemas com reconhecimento facial clique aqui.

Instalação

1. Verificação do sistema

Como o conteúdo da embalagem pode variar de acordo com a solicitação do cliente, é importante realizar uma inspeção visual do(s) equipamento(s).

2. Perfuração de piso

Antes de instalar o equipamento deve-se verificar:

Se o local escolhido for adequado para a instalação do sistema (ambientes cobertos).
Se houver espaço suficiente para o movimento dos braços após a montagem.
Se o piso for capaz de receber chumbadores ou parafusos.

3. Fixação da coluna

Para fixar a coluna no chão:

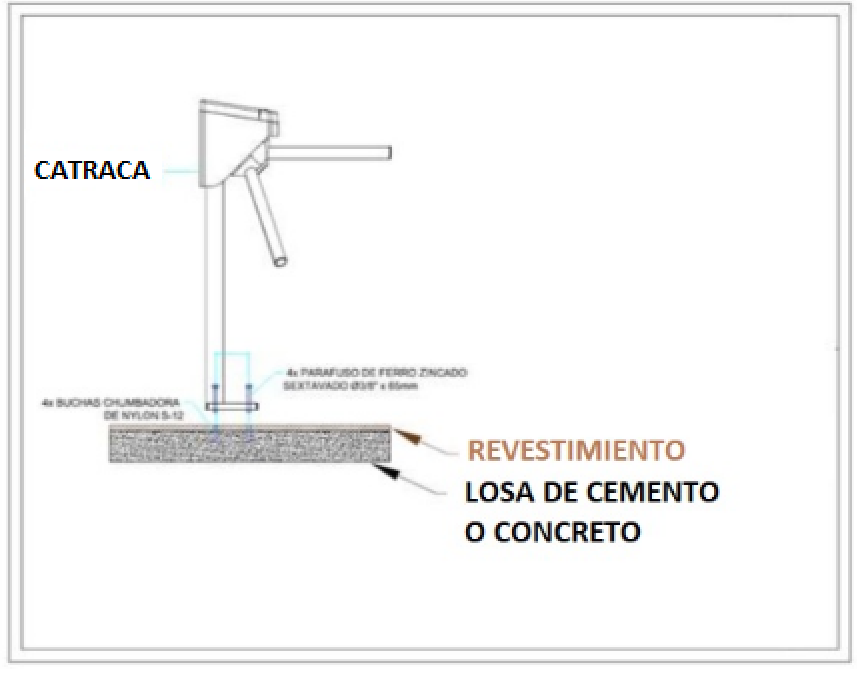

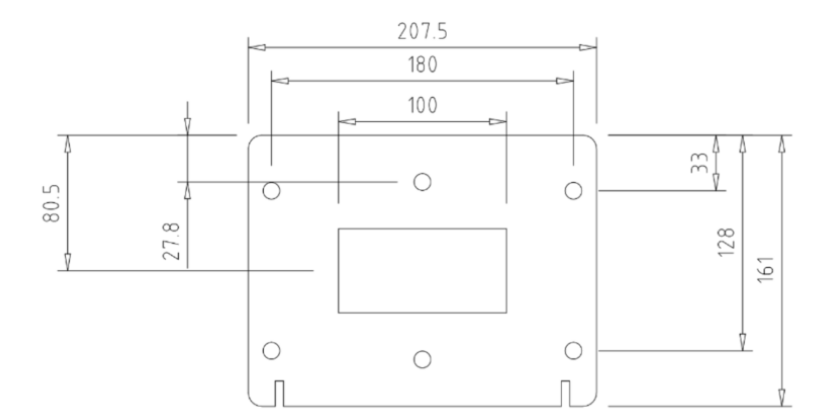

Perfure o piso com brocas de ⅜" . Faça os furos externos, de acordo com as medidas indicadas na figura abaixo:

Limpe os orifícios removendo os resíduos da perfuração.
Coloque a parte externa dos quatro chumbadores ou parafusos nos orifícios.
Posicione a coluna e fixe-a no chão. Use uma chave de catraca articulada.

4. Montagem dos braços

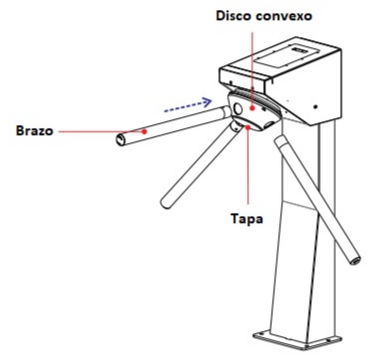

Após furar o piso e instalar a coluna, devem-se montar os braços (sugere-se o uso de uma chave Allen nº 8):

Coloque o braço da catraca no orifício do disco convexo externo, certificando-se de que os parafusos estejam na posição correta.
Instale o parafuso e certifique-se de que esteja corretamente ajustado para que o braço não fique frouxo.
Repita o processo para os outros dois braços.

5. Configuração do sistema

Feito de forma remota pela equipe de suporte da Integra Fácil.

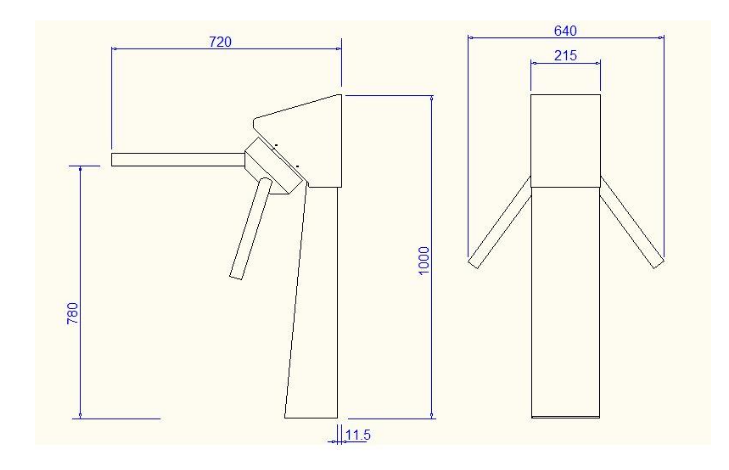

Medidas da catraca em mm

Espaçamento catracas após instalação

Requisitos do sistema fornecido pelo cliente

Os requisitos mínimos do computador onde será instalado o servidorIF podem variar, caso seja utilizado o reconhecimento facial:
- ServidorIF sem reconhecimento facial (Digital, QR Code, etc)
  - Sistema Operacional Windows: 10 ou 11, 64 bits
  - Armazenamento HD: 240 GB
  - Memória RAM: 8 GB
  - Processador: i5, i7 ou AMD Série Ryzen
- ServidorIF com reconhecimento facial:
  - Sistema Operacional Windows: 10 ou 11, 64 bits
  - Armazenamento HD: 240 GB
  - Memória RAM: 8 GB (recomendado 16 GB)
  - Processador: i5 (8va geração), i7 (8va geração) ou AMD Série Ryzen (É obrigatório que o processador tenha o conjunto de instruções: Intel® SSE4.1, Intel® SSE4.2, Intel® AVX2 ).


 Nota: Configurações abaixo das recomendadas podem impactar na performance ou inviabilizar o uso do reconhecimento facial.

É extremamente importante atualizar o Windows e instalar o Teamviewer ou Anydesk para que nosso equipe de suporte possa conectar-se de forma remota.


 Nota: Nossa instalação é realizada no máximo em 3 horas. Caso sejam necessárias horas adicionais em virtude da falta de cumprimento dos itens acima, será cobrado do cliente o valor da hora extra do instalador.

Configurações e funcionamento do sistema

Sistema de gestão de terceiros

O cliente deve agendar data e horário previamente com os técnicos de sua plataforma. O agendamento deve ser organizado com os técnicos da Interlaken/Integrafacil para suporte durante a configuração. A data e os horários devem ser informados nos grupos de WhatsApp para que as duas equipes técnicas combinem e possam trabalhar ao mesmo tempo.

Sistema de gestão próprio

Caso o cliente possua um sistema de gestão próprio, a equipe técnica do cliente deverá agendar data e horário para configuração com a equipe técnica da Integrafacil.
