Resumen
Este manual presenta las conexiones para liberación por pulso seco de torniquetes Stile Bio QR e Stile Bio Face.
Verificaciones de placas electrónicas

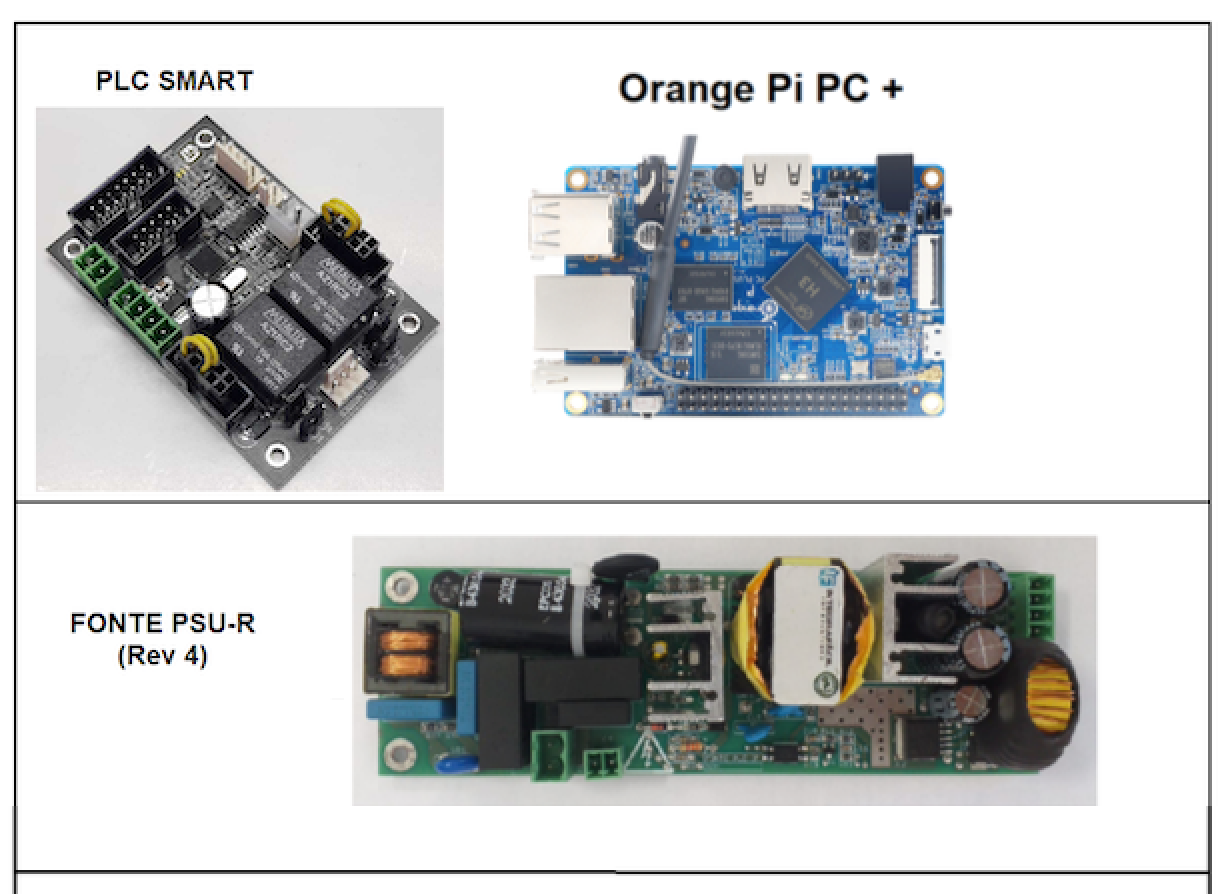

La electrónica de los torniquetes Interlaken se compone principalmente de 3 piezas.
- Una fuente
- Una PLC
- Una SBC (Single Board Computer) Orange Pi Pc Plus.
Para liberar el giro de un torniquete, que no tiene comunicación con servidorIF, a través de pulso seco se deben realizar los siguientes pasos:
- Desconectar la PLC de la Orange Pi Pc Plus,
- Realizar conexiones a través de jumpers para cada sentido que se quiera liberar con el pulso.
- Conectar la señal de pulso al pin con la leyenda AUX de la PLC, conforme indican las siguientes imágenes:

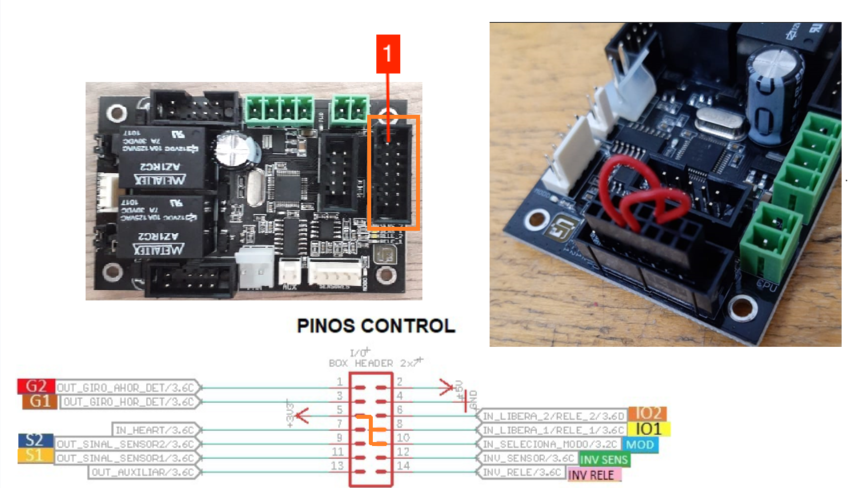

Liberar sentido horario

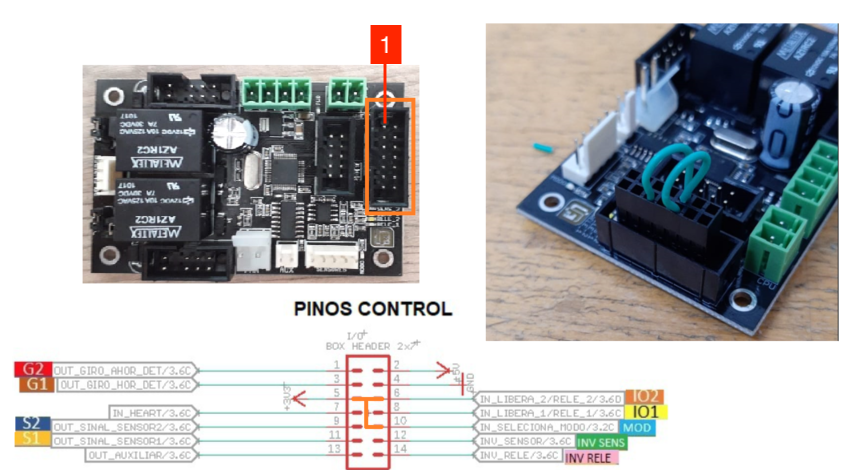

Liberar sentido anti-horario

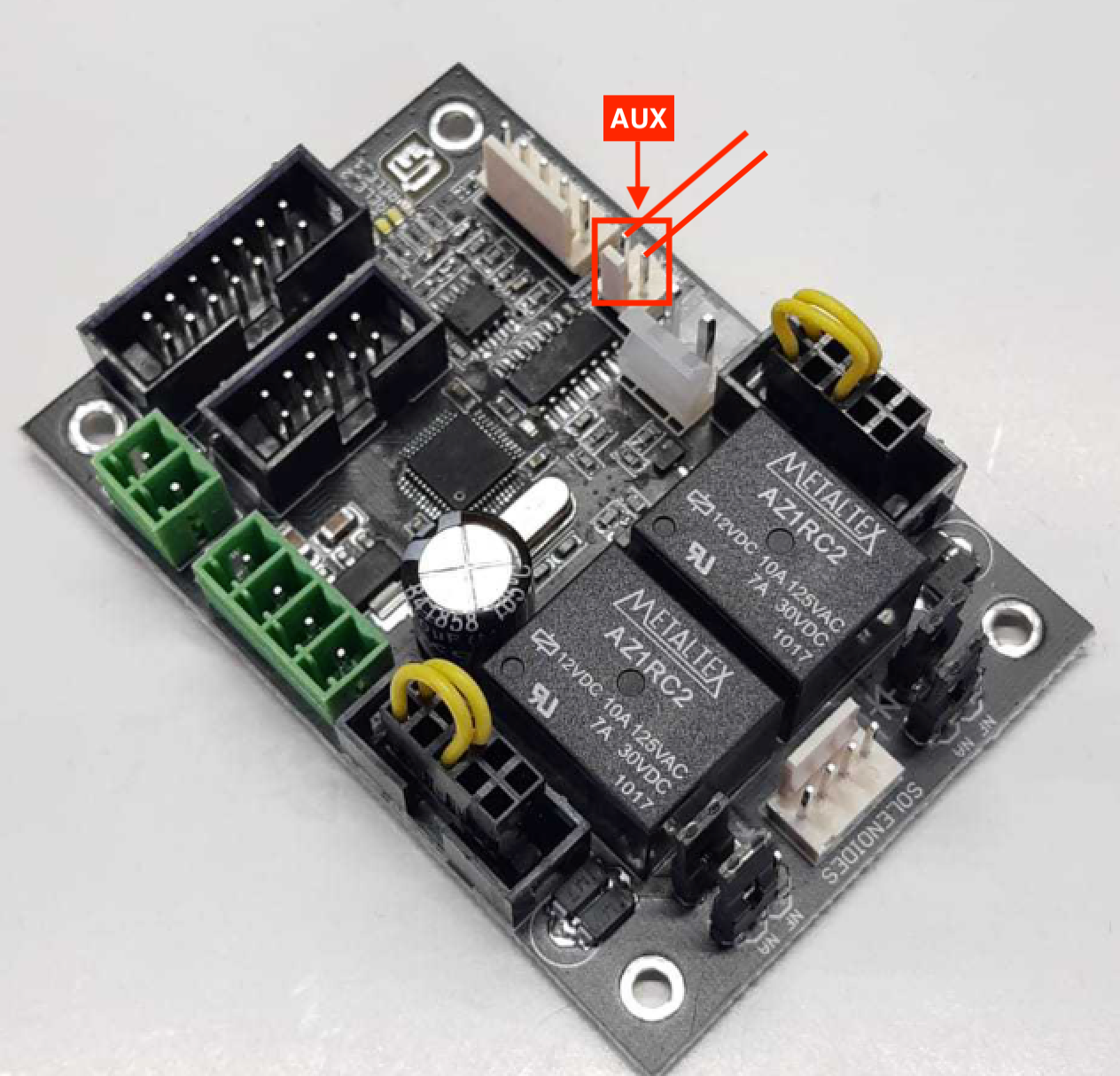

Conector AUX - PLC
