Instalação Totem IF Plus

Resumo

    Este manual apresenta os passos para instalação do Totem IF Plus Interlaken.

Procedimentos

Passo 01: Remova a tampa traseira do corpo do totem, puxando ela para cima para desprende la

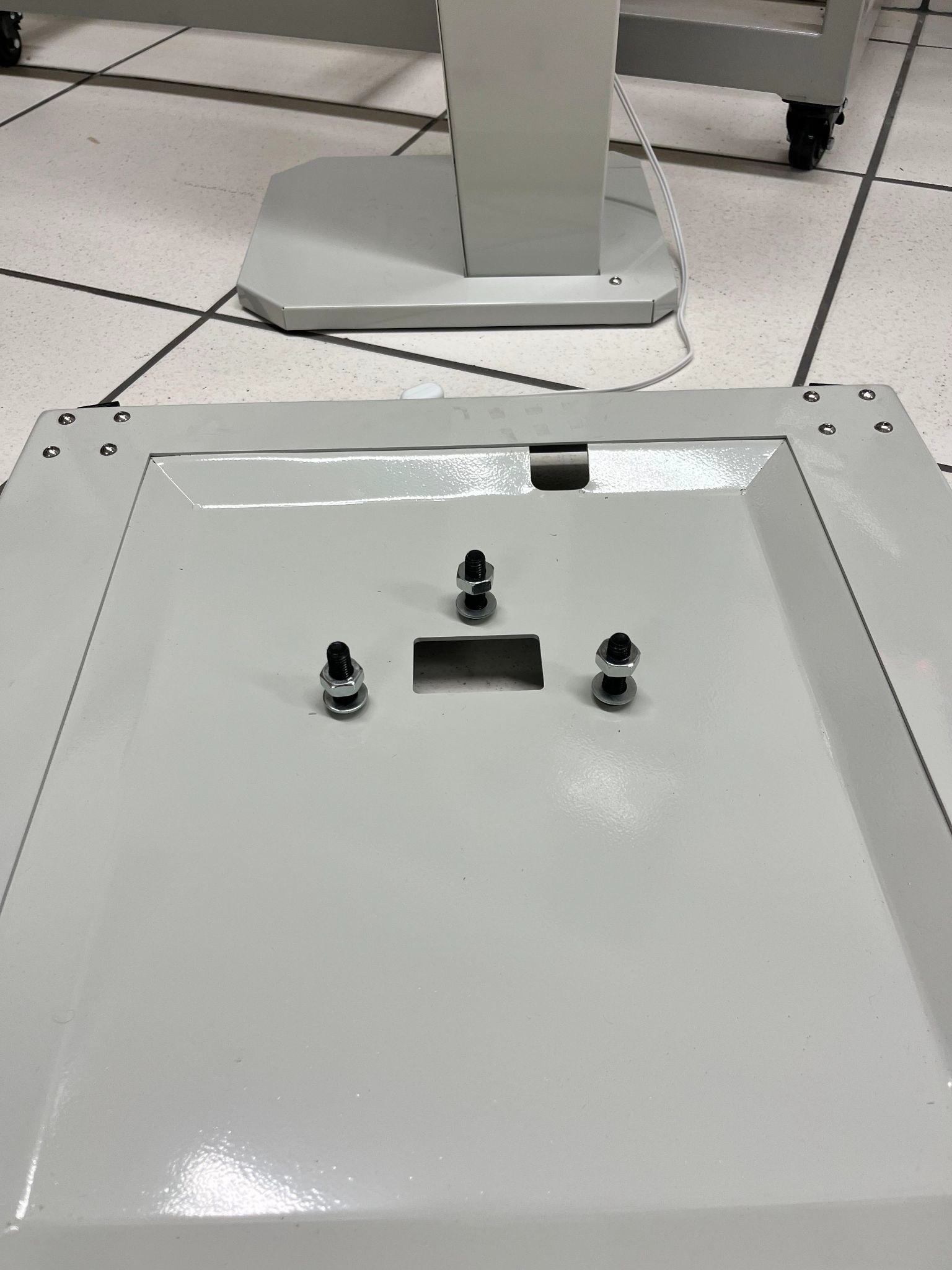

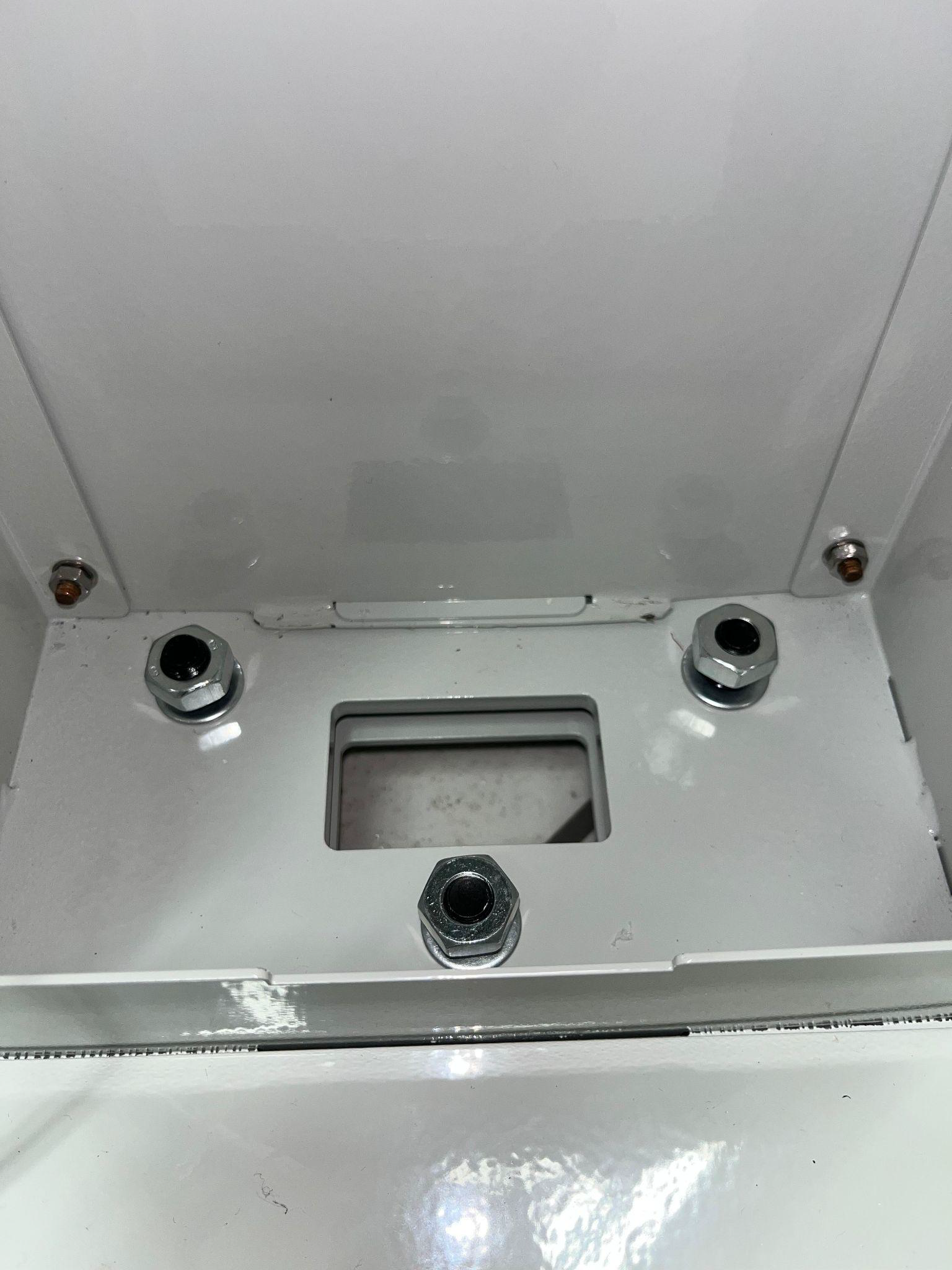

Passo 02: Remova as porcas e as arruelas dos parafusos da base do Totem.

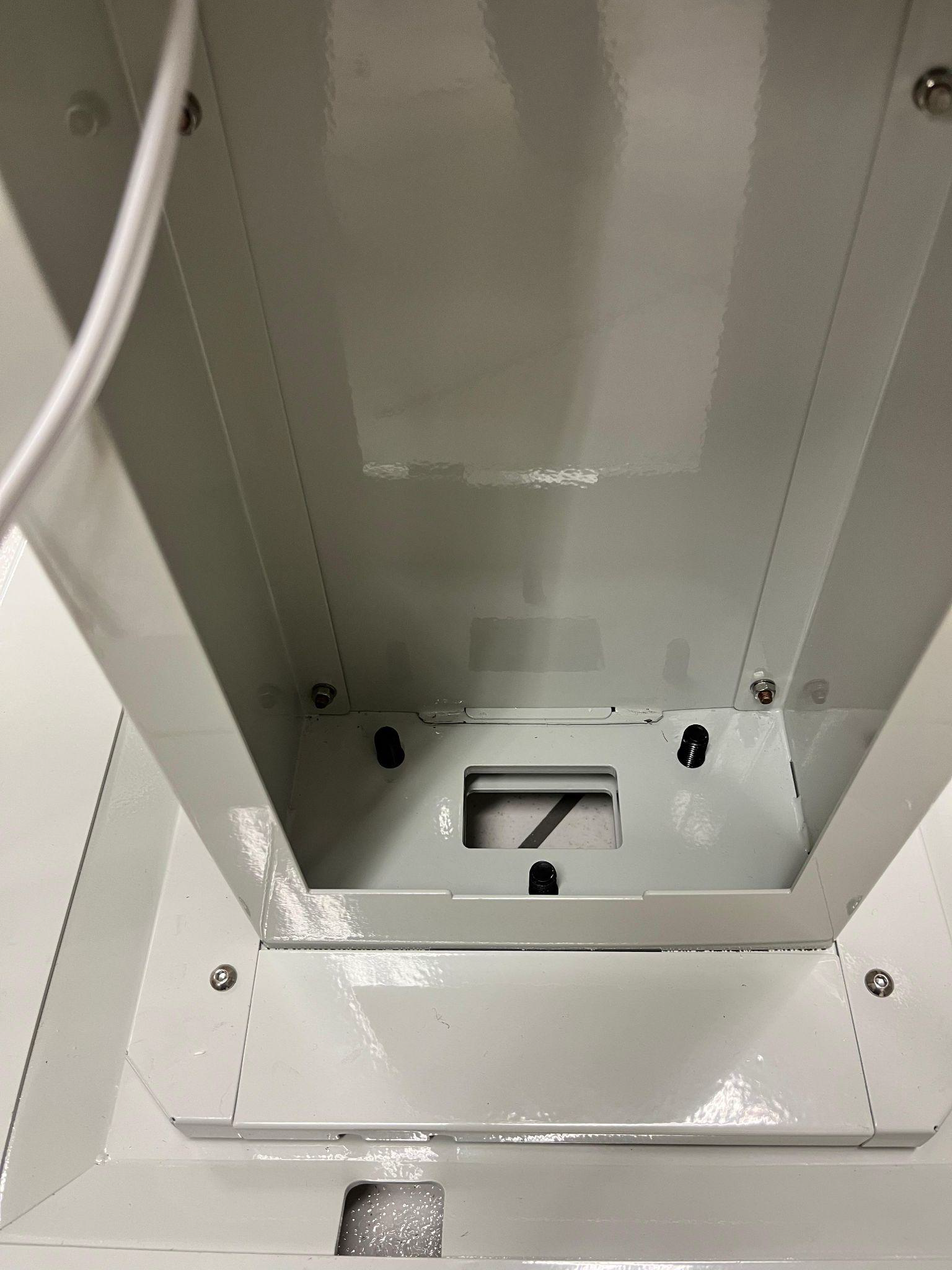

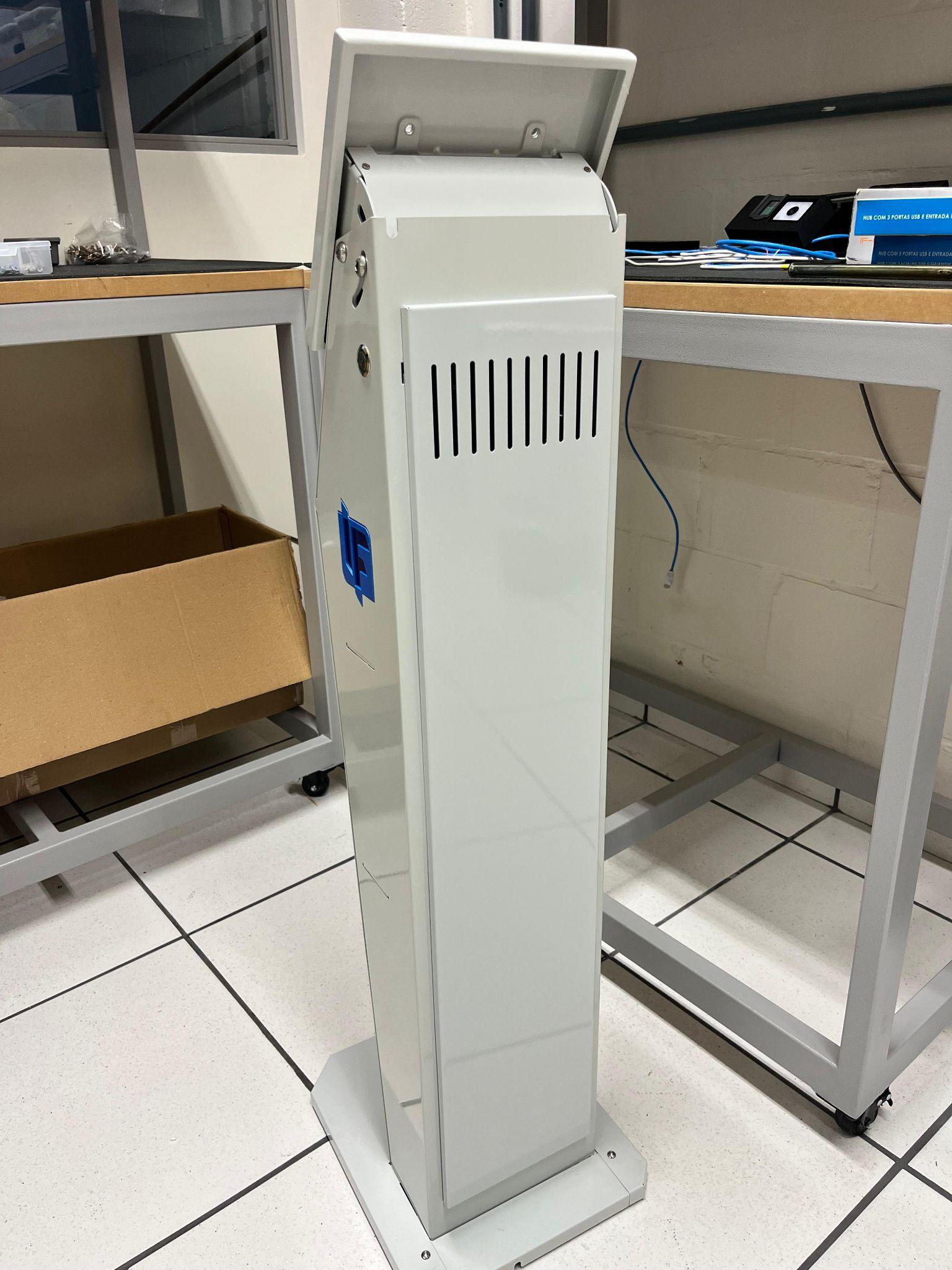

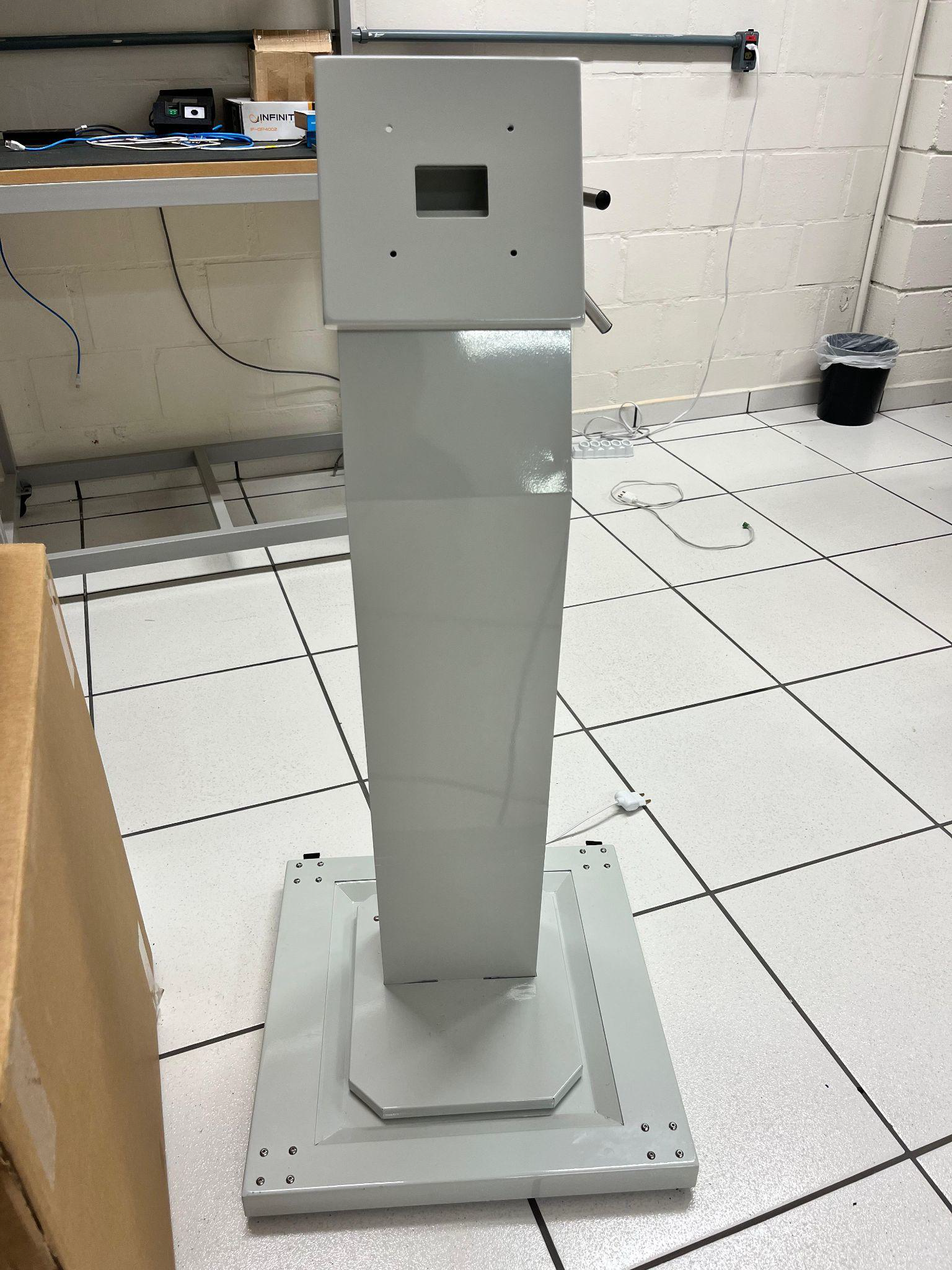

Passo 03: Encaixe o corpo do Totem em cima da base, encaixando os parafusos em seus respectivos lugares.

Passo 03.1: Depois de encaixado, coloque novamente as arruelas e as porcas nos parafusos.

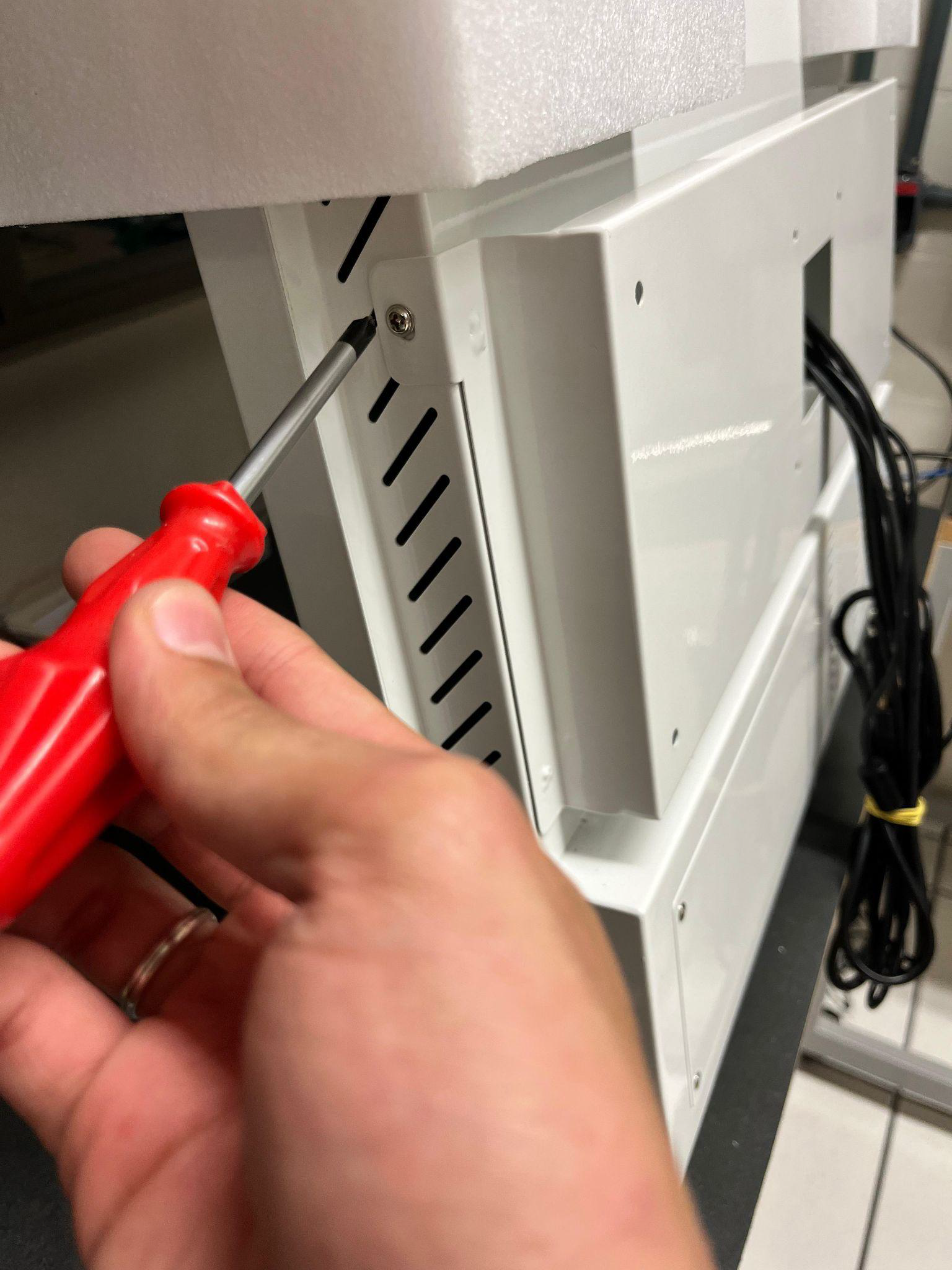

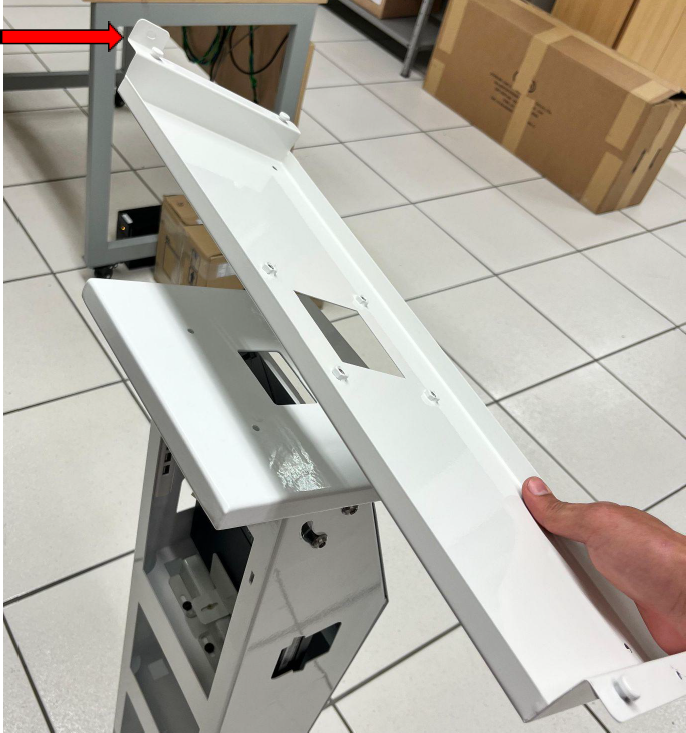

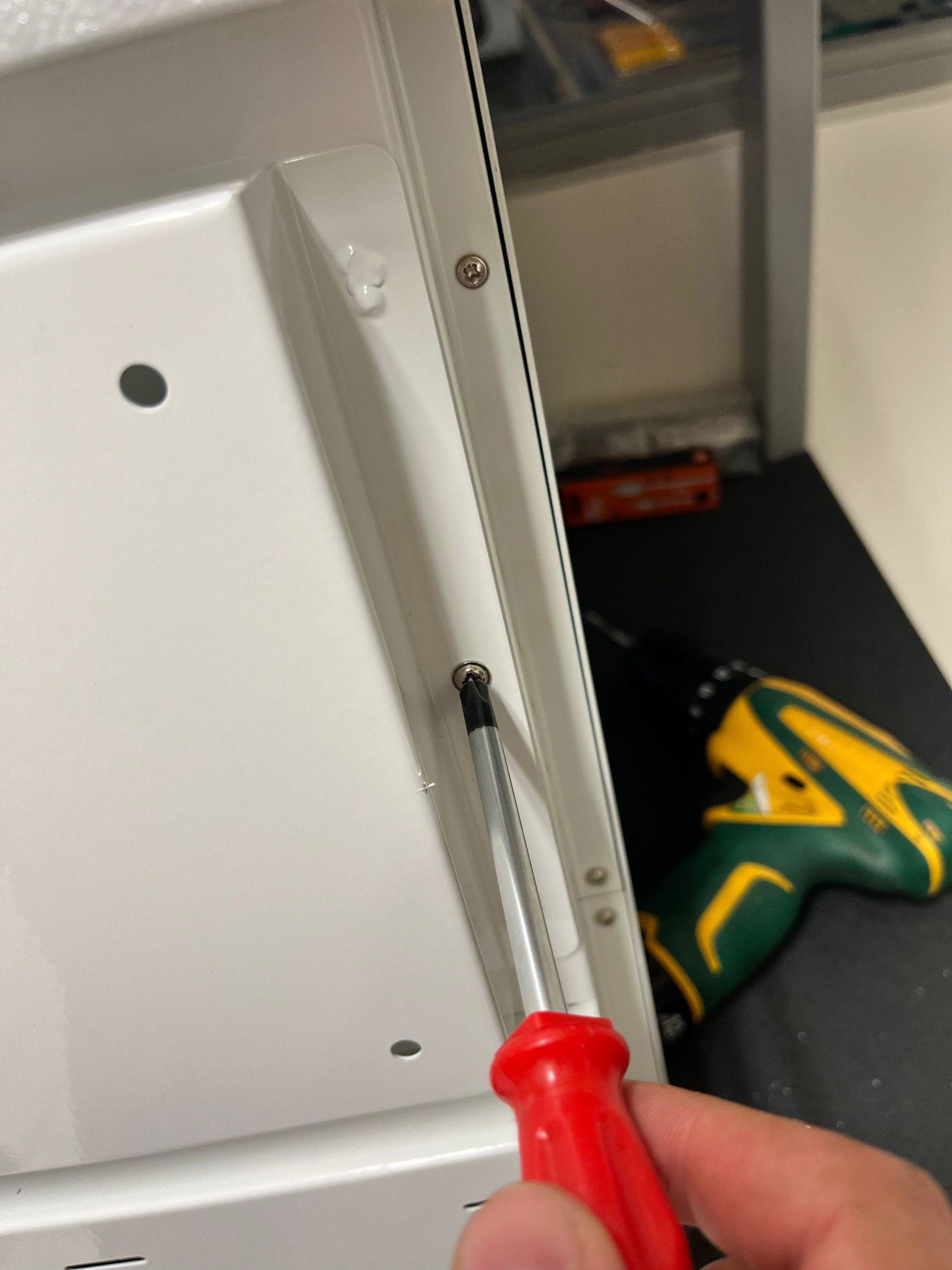

Passo 04: Pegue a tela do totem, e desmonte o suporte que vai fixá-lo no corpo, soltando os dois parafusos laterais e puxando-a para baixo para destravar

Passo 05: encaixe o suporte da tela em cima do corpo para fixá-la, mantendo a parte da dobra para cima

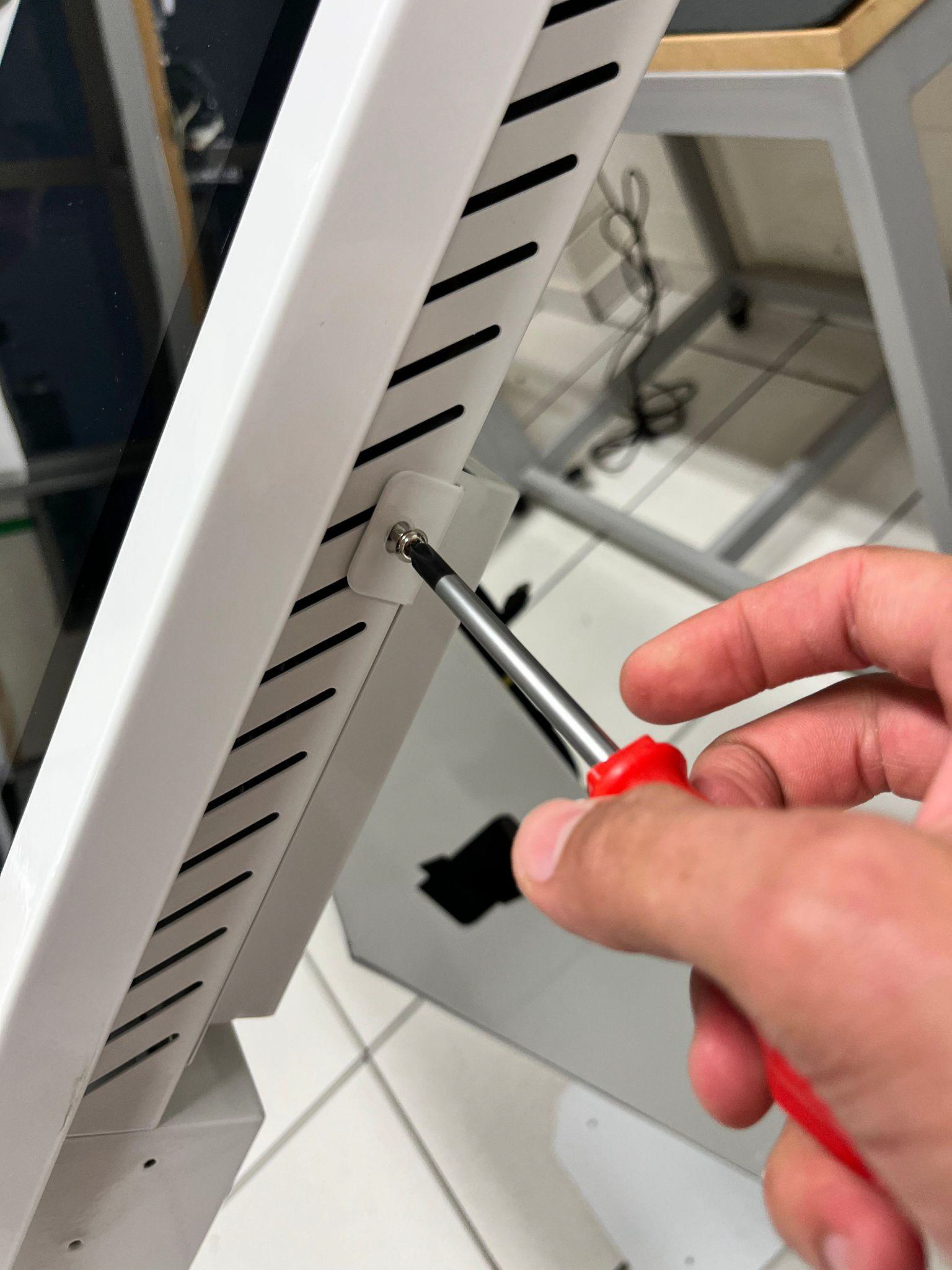

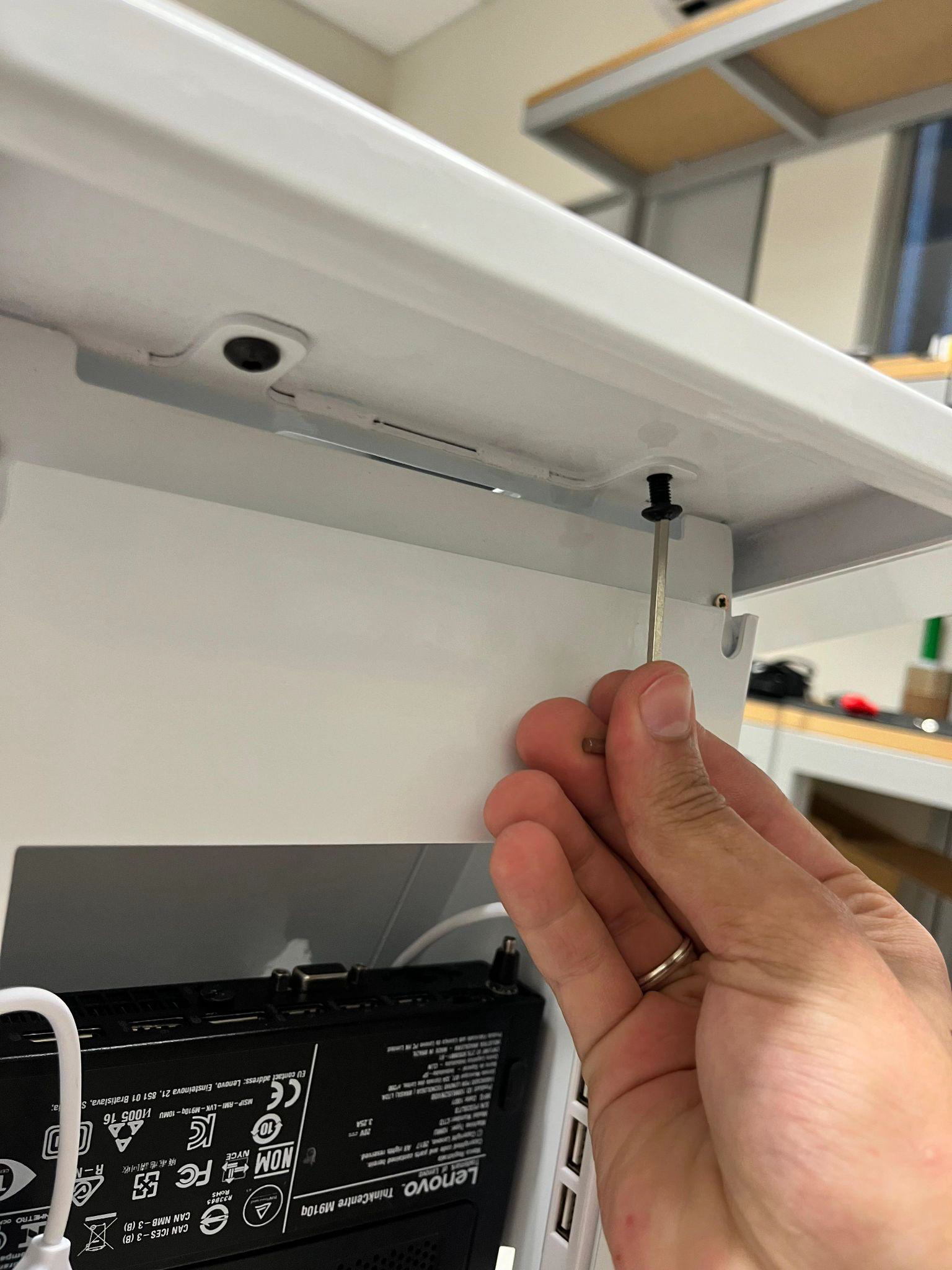

Passo 06: Parafuse o corpo com o suporte da tela do Totem, inserindo o parafuso de baixo para cima (4x parafusos Allen).

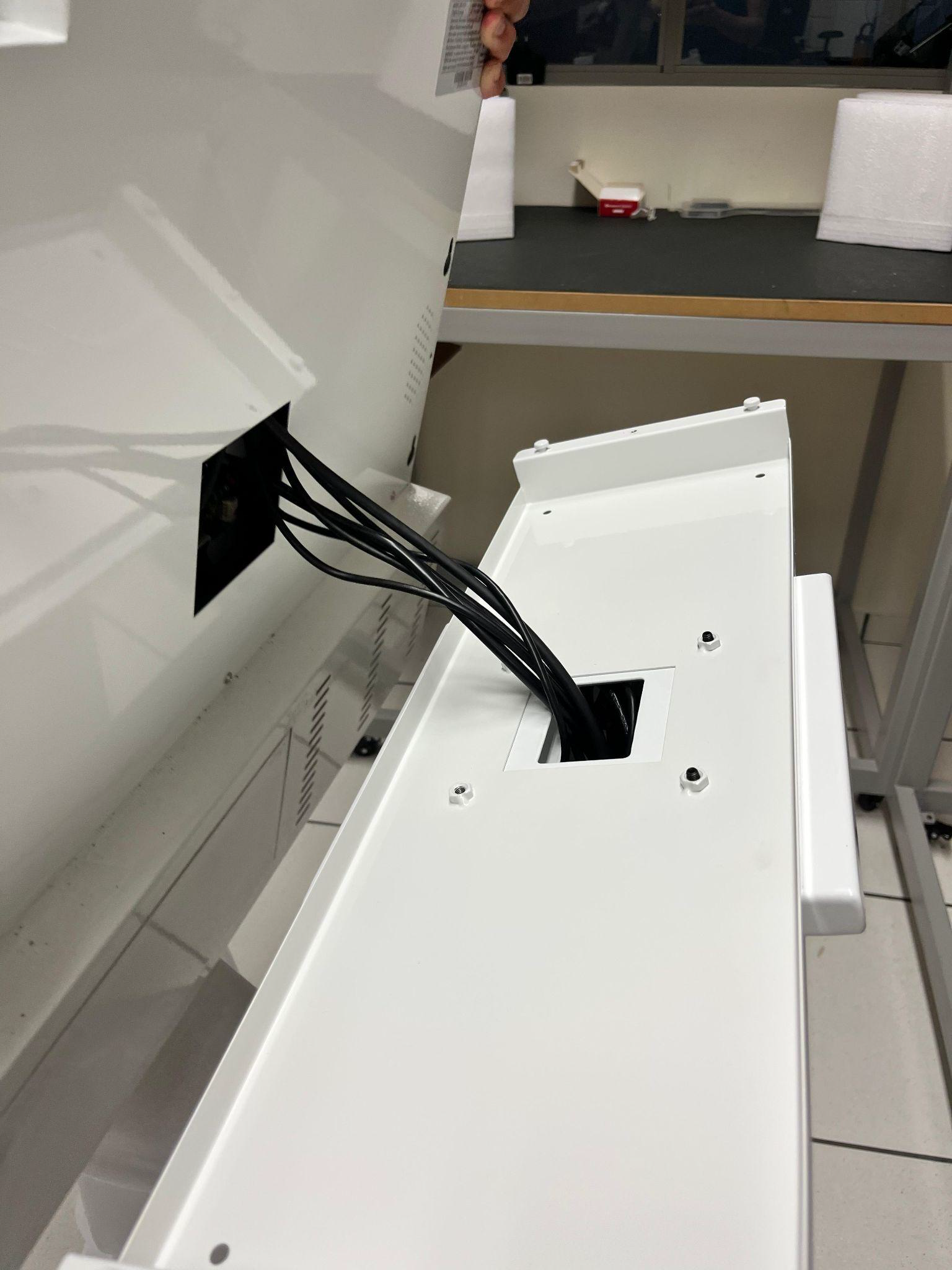

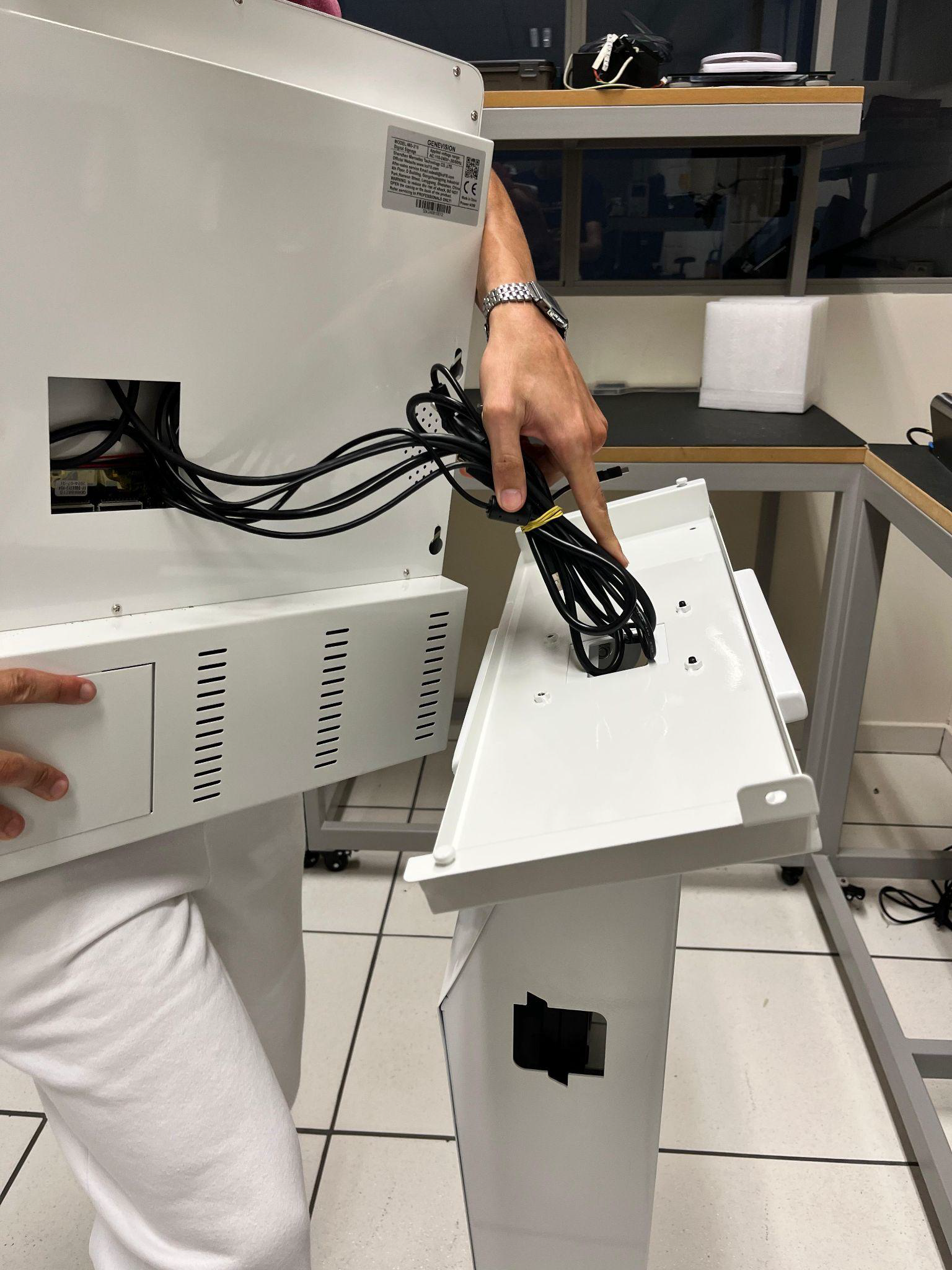

Passo 07: Pegue a tela do totem para encaixá-la no suporte e passe os cabos através da abertura e os deixe no interior do corpo do Totem.

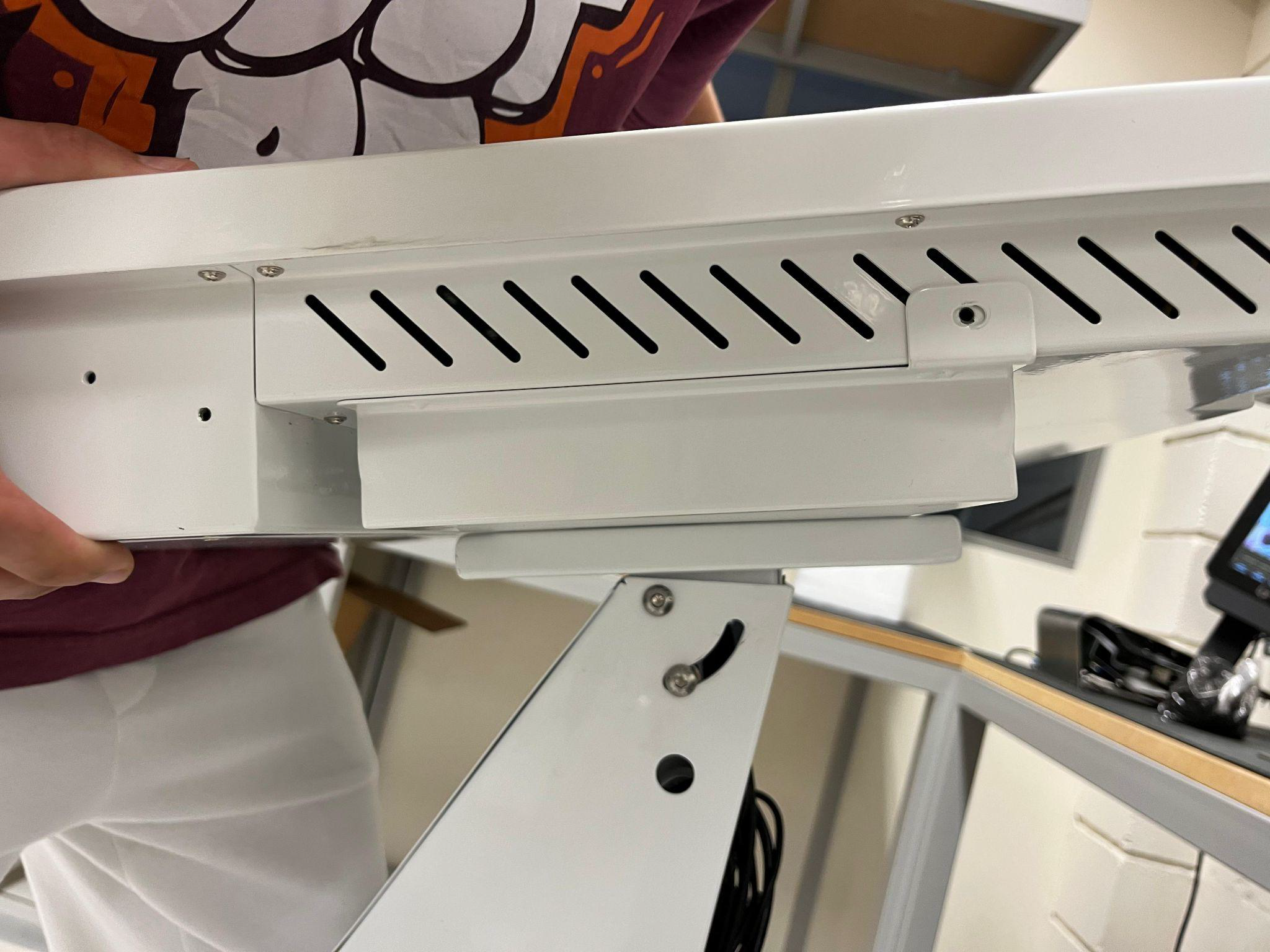

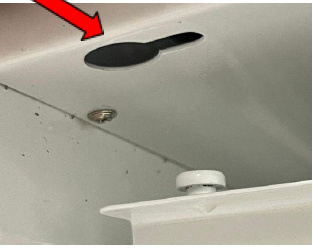

Passo 08: Posicione a tela do totem em cima dos pinos do suporte (Fig. 01) e depois desça-a para que encaixe no pino de fixação, após encaixada movimente a tela levemente para baixo, para que o pino possa travar na abertura. (Fig. 02 e Fig. 03)

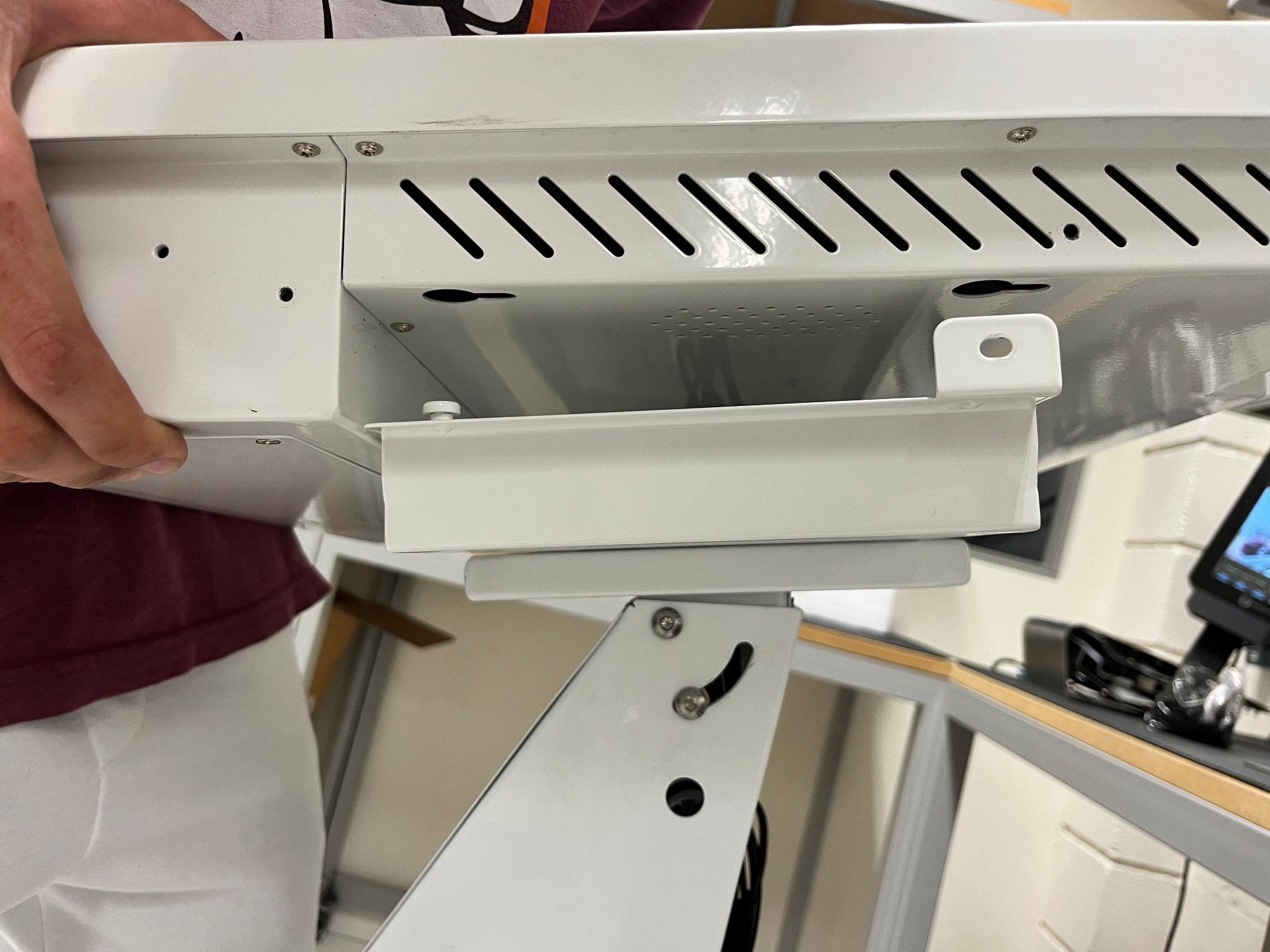

Fig. 01

Fig. 02

Fig. 03

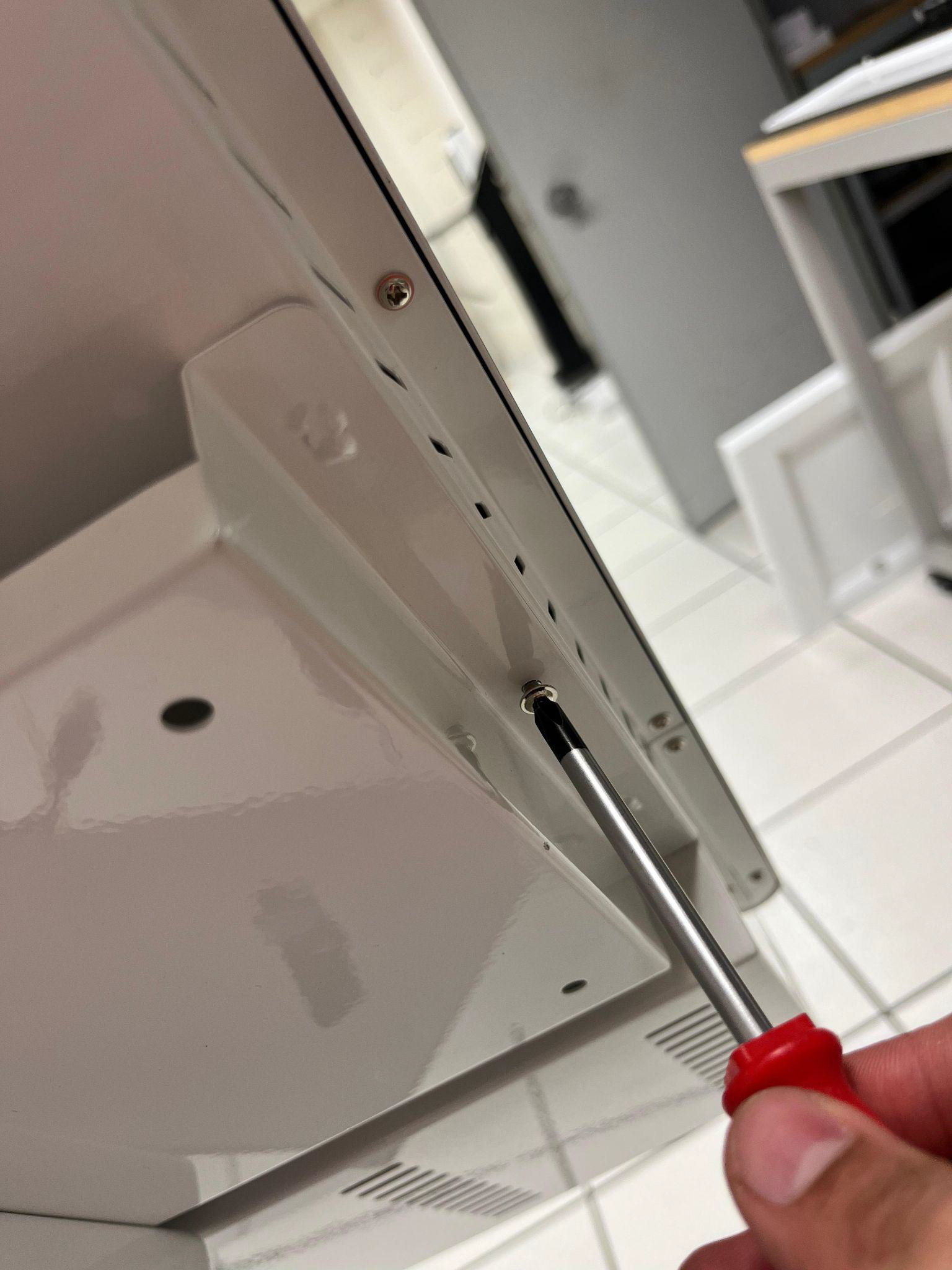

Passo 09: Parafuse novamente a tela no suporte.

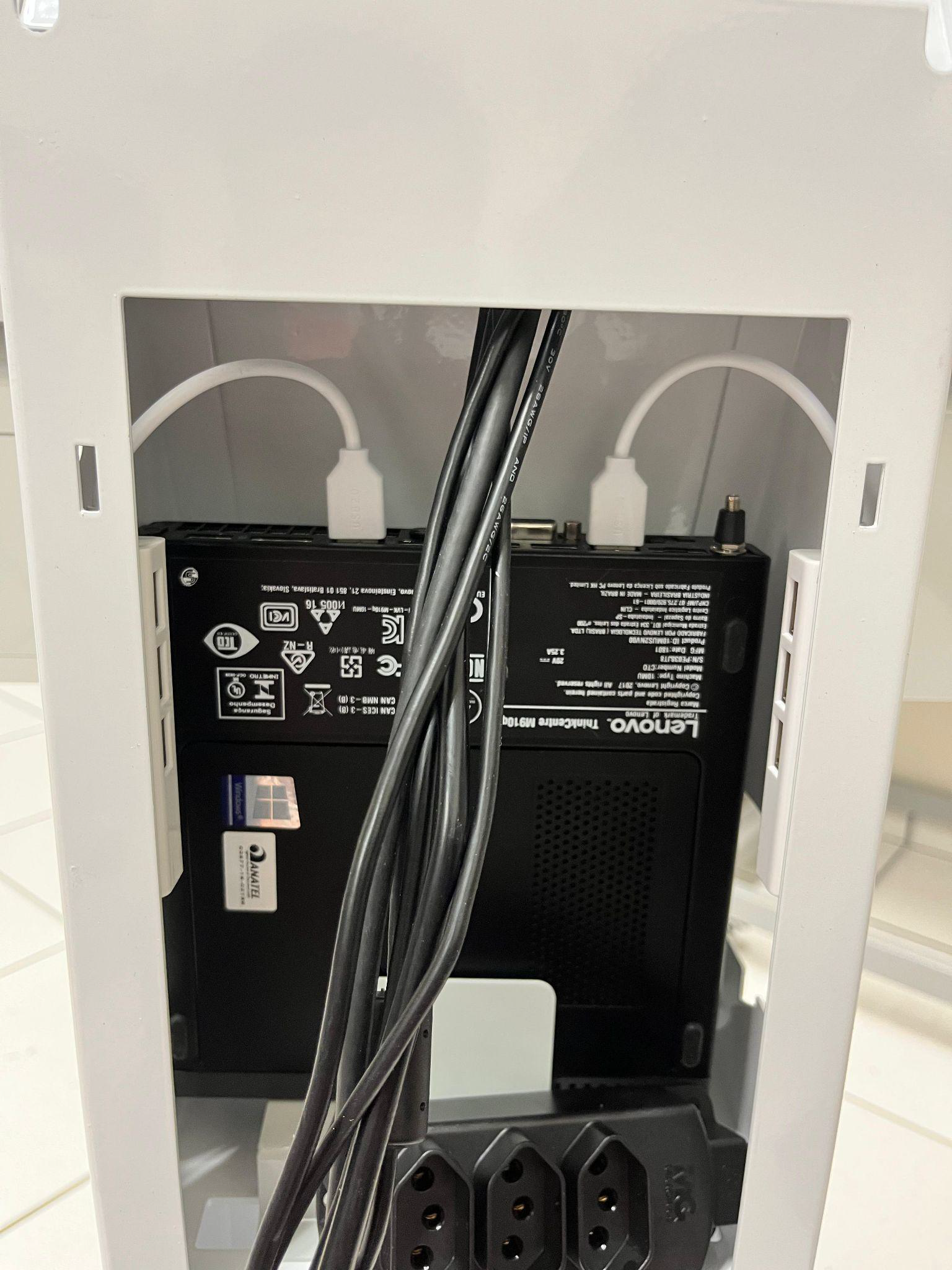

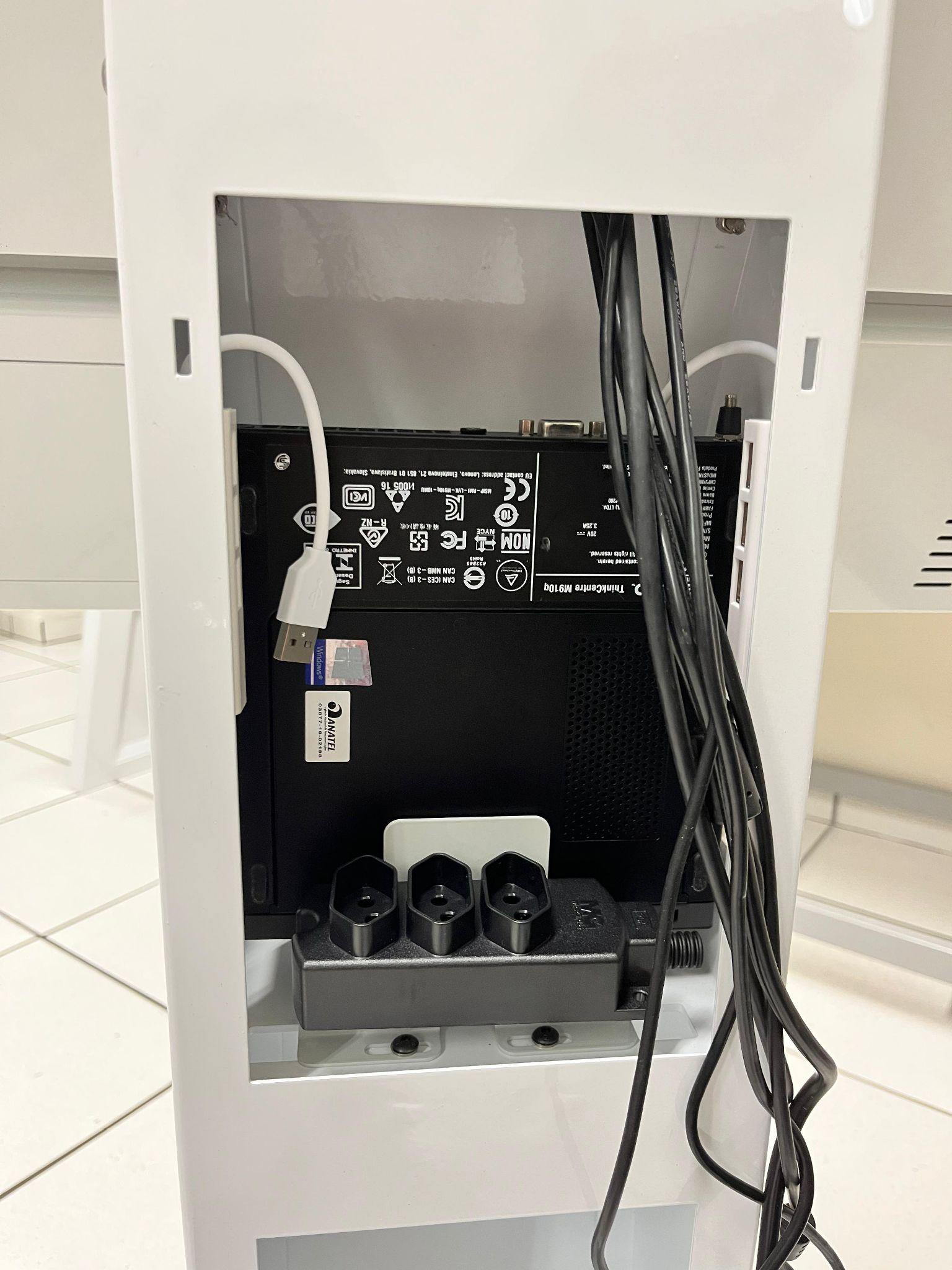

Passo 10: Organize os cabos no interior do corpo do totem e caso os Hubs USB estejam soltos, conecte-os no Mini pc

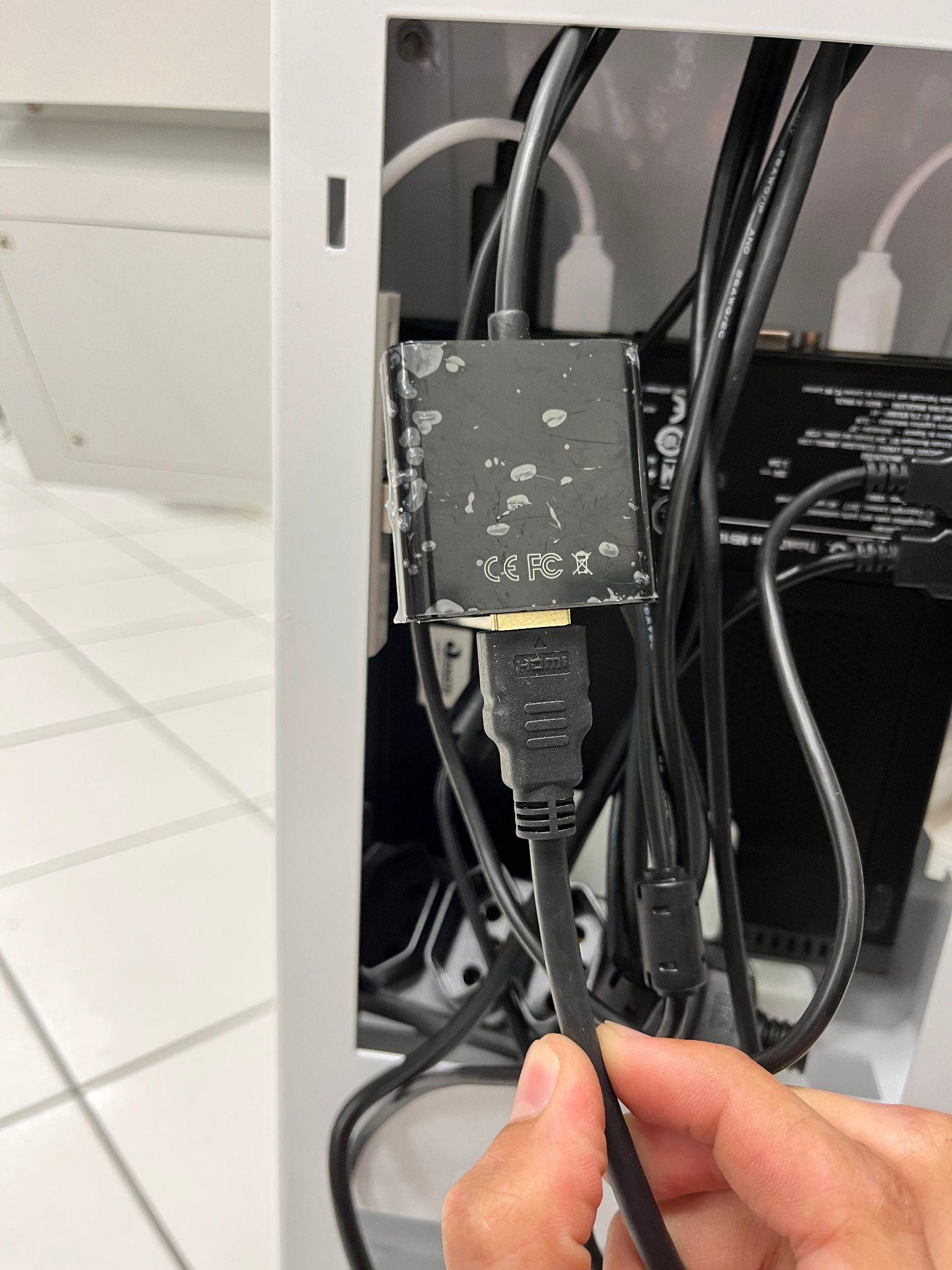

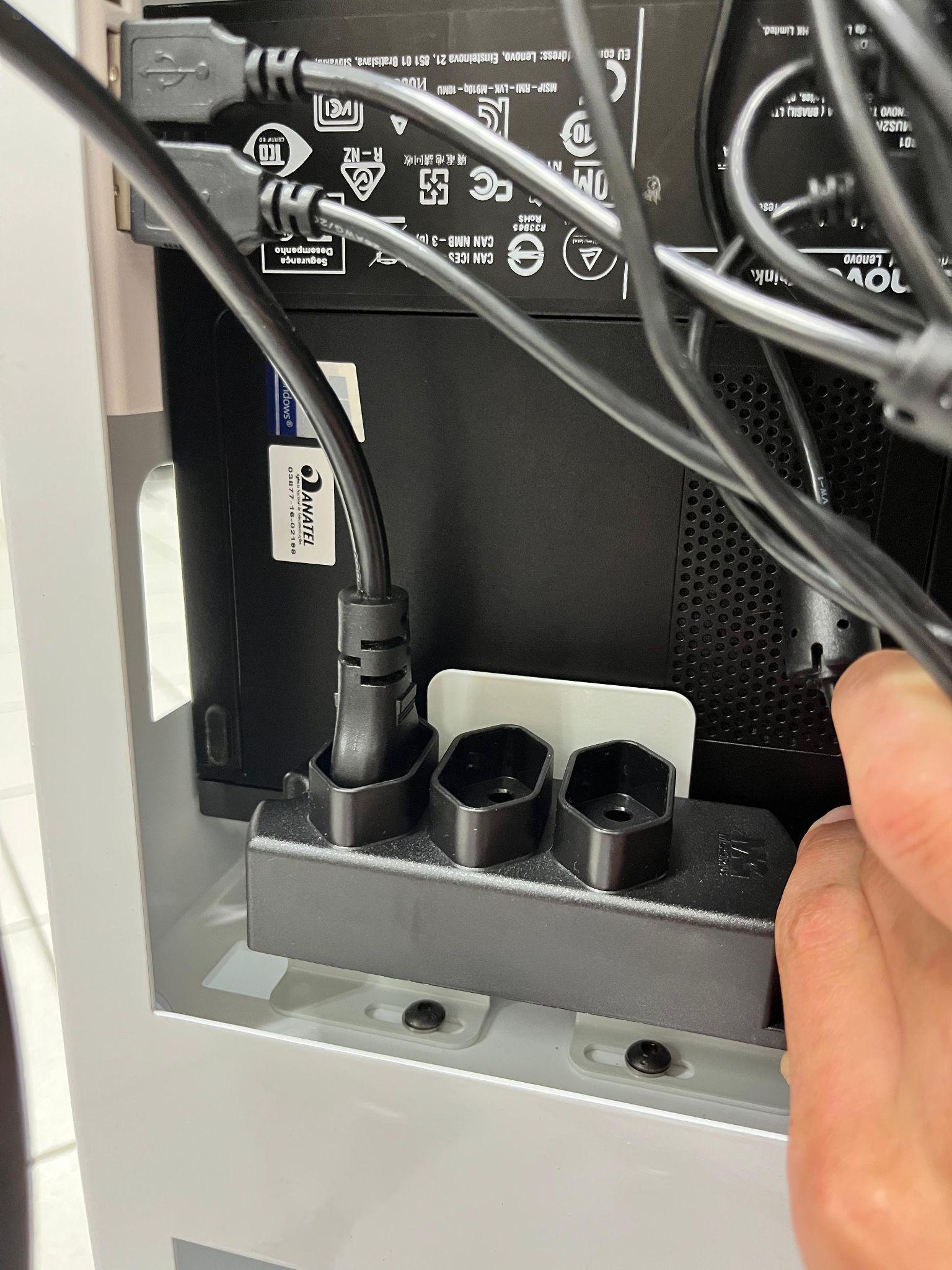

Passo 11:Conecte o cabo HDMI no adaptador e depois conecte todos os cabos USB nos Hubs fixados nas laterais do corpo, e ligue o cabo de força da tela na extensão que está fixada junto com o Mini PC.

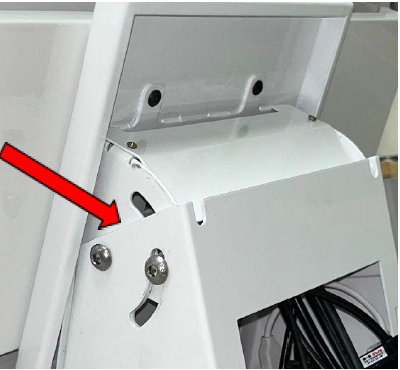

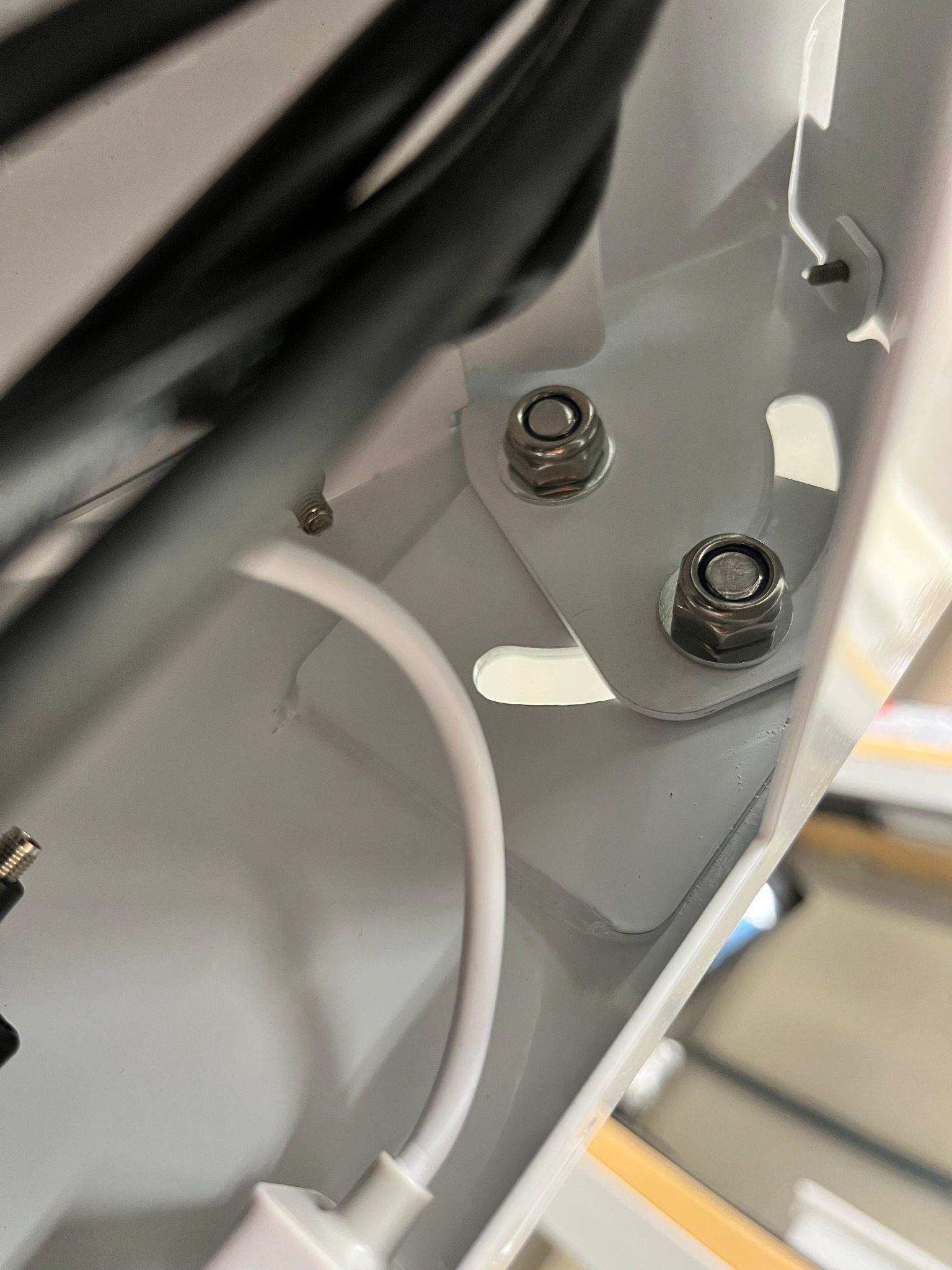

Passo 12: Após todas as conexões dos cabos forem feitas, ajuste a posição que a tela ficará inclinada, apertando os parafusos do lado de dentro do corpo do totem.

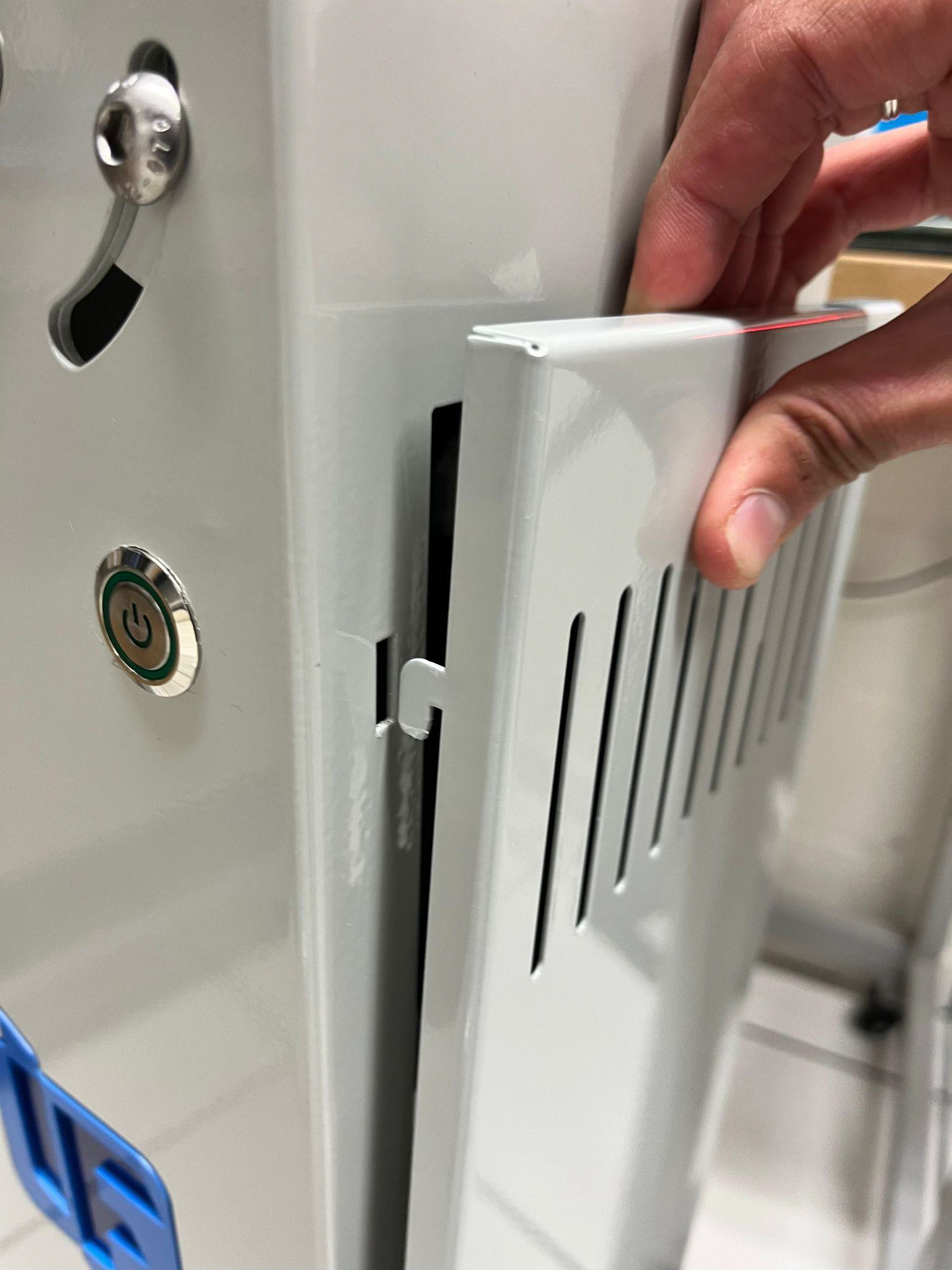

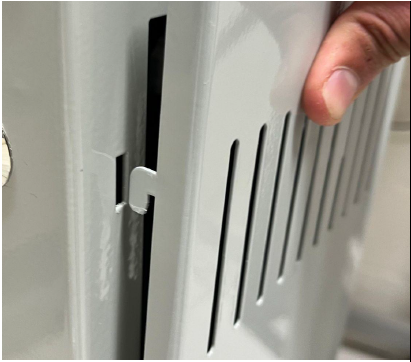

Passo 13: Depois de fazer os ajustes necessários, feche novamente a tampa traseira do Totem, encaixando-a de cima para baixo.

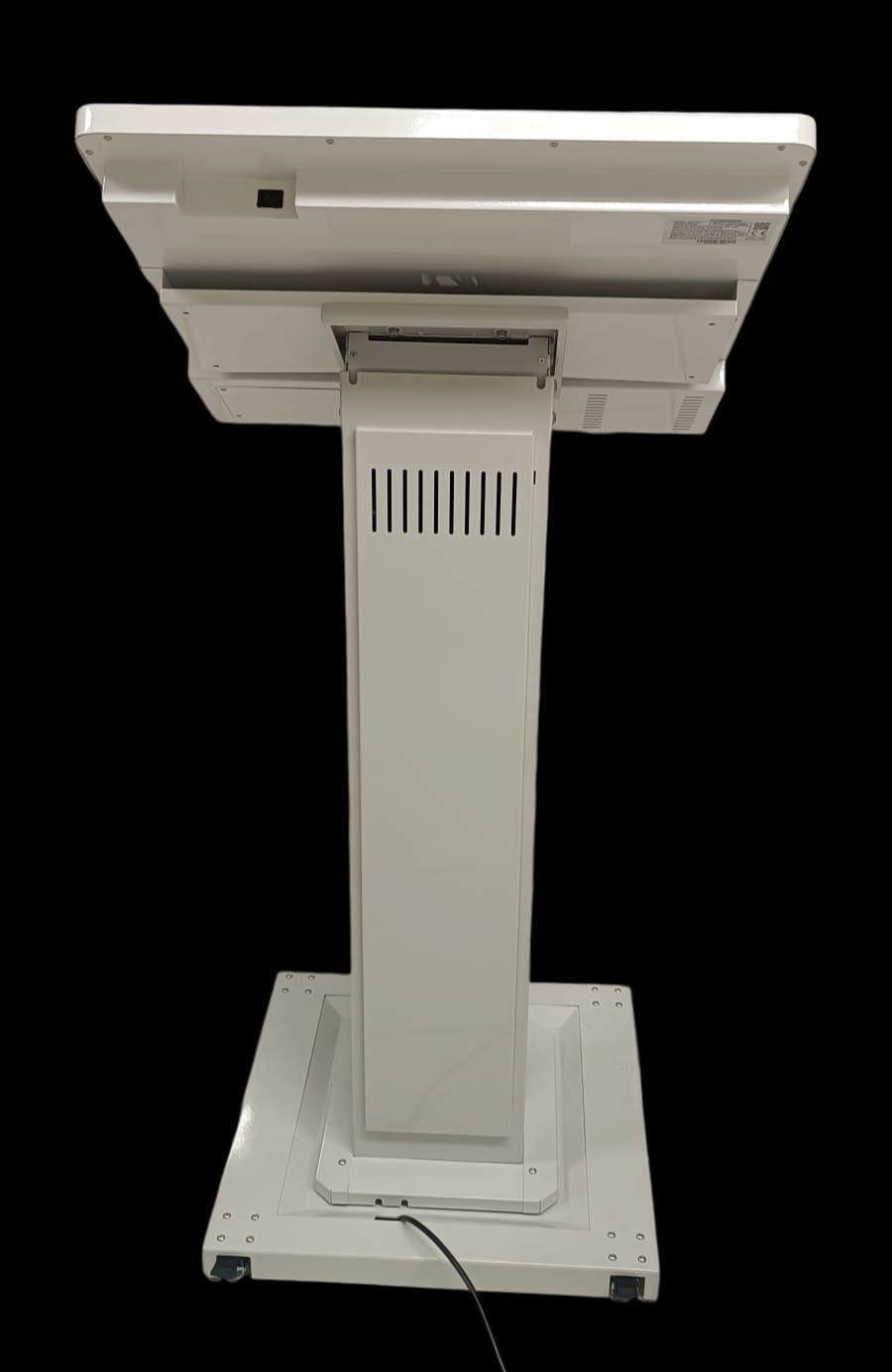

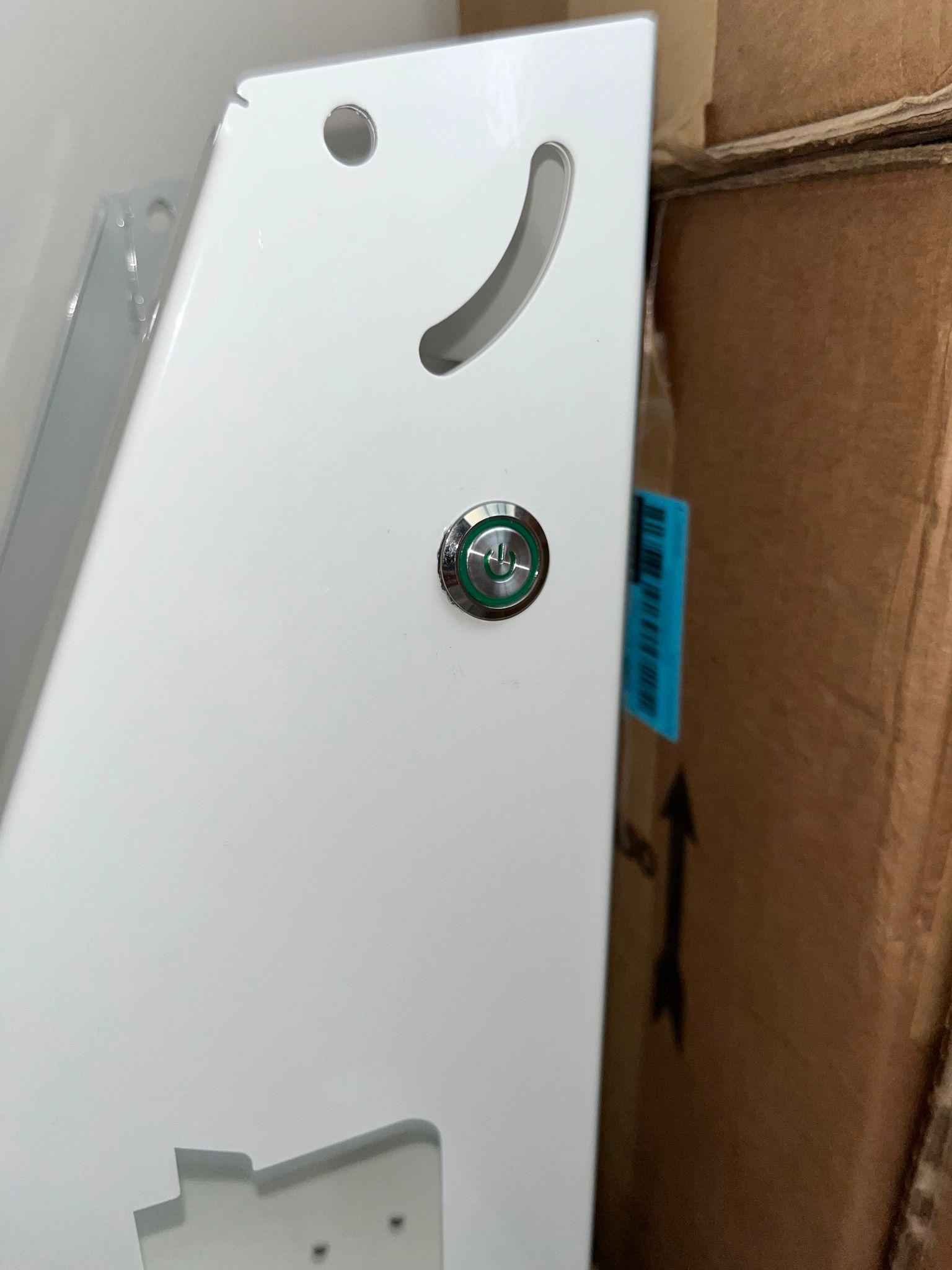

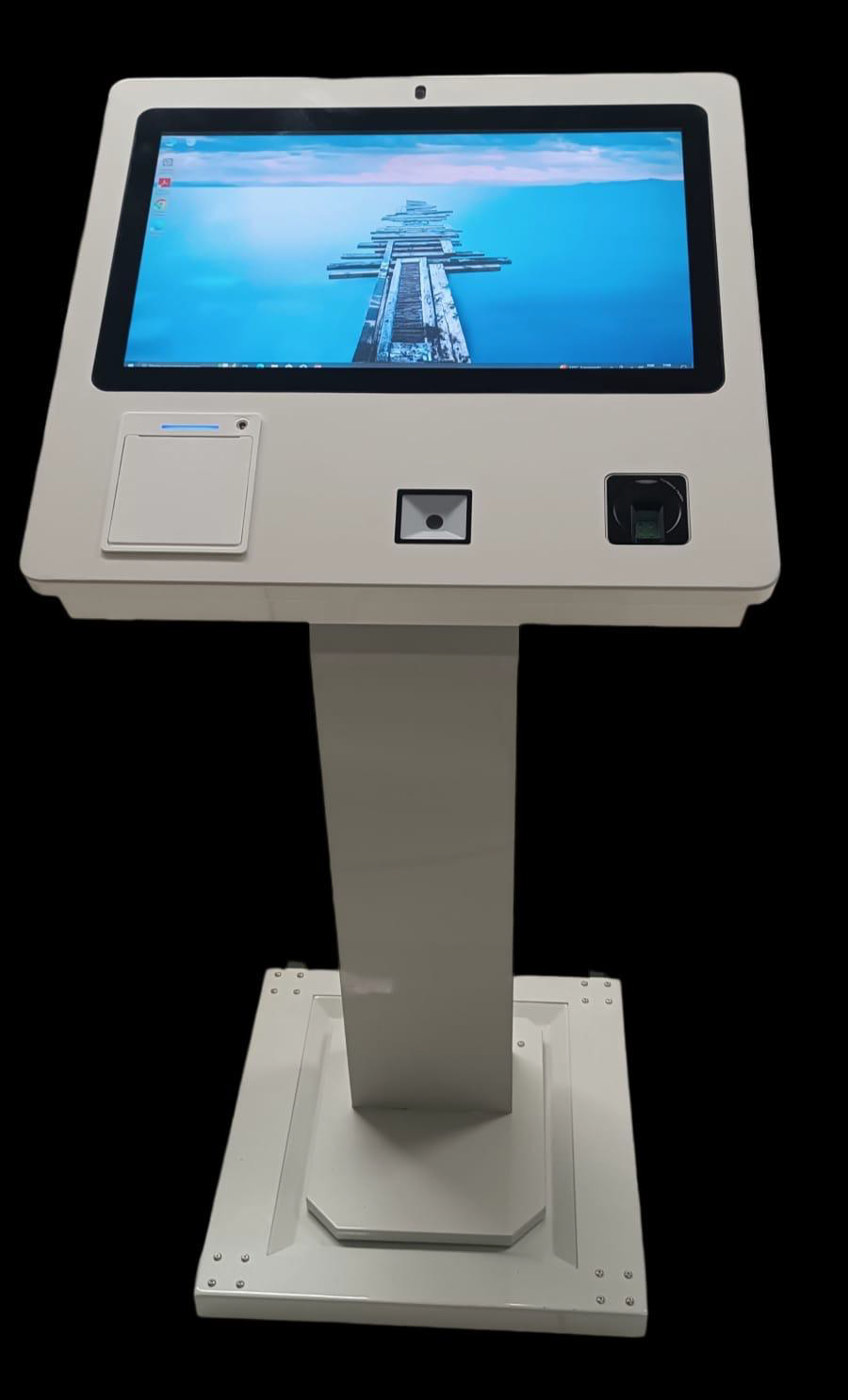

Passo 14: Ligue o Totem na energia e aperte o botão lateral para ligá-lo.
