Resumo

    O procedimento para a troca fisica do domo e camera da catraca ocorre quando se detecta falha e dificuldade no reconhecimento facial ou defeito no dispositivo. O doc a seguir mostra como é feito fisicamente essa alteração.

1. Procedimentos

Ferramentas

• Allen
• Chave de boca m3 e m2
• Alicate de corte
• Chave philips pequena e fenda pequena
• Abraçadeira nylon(amarra gato)

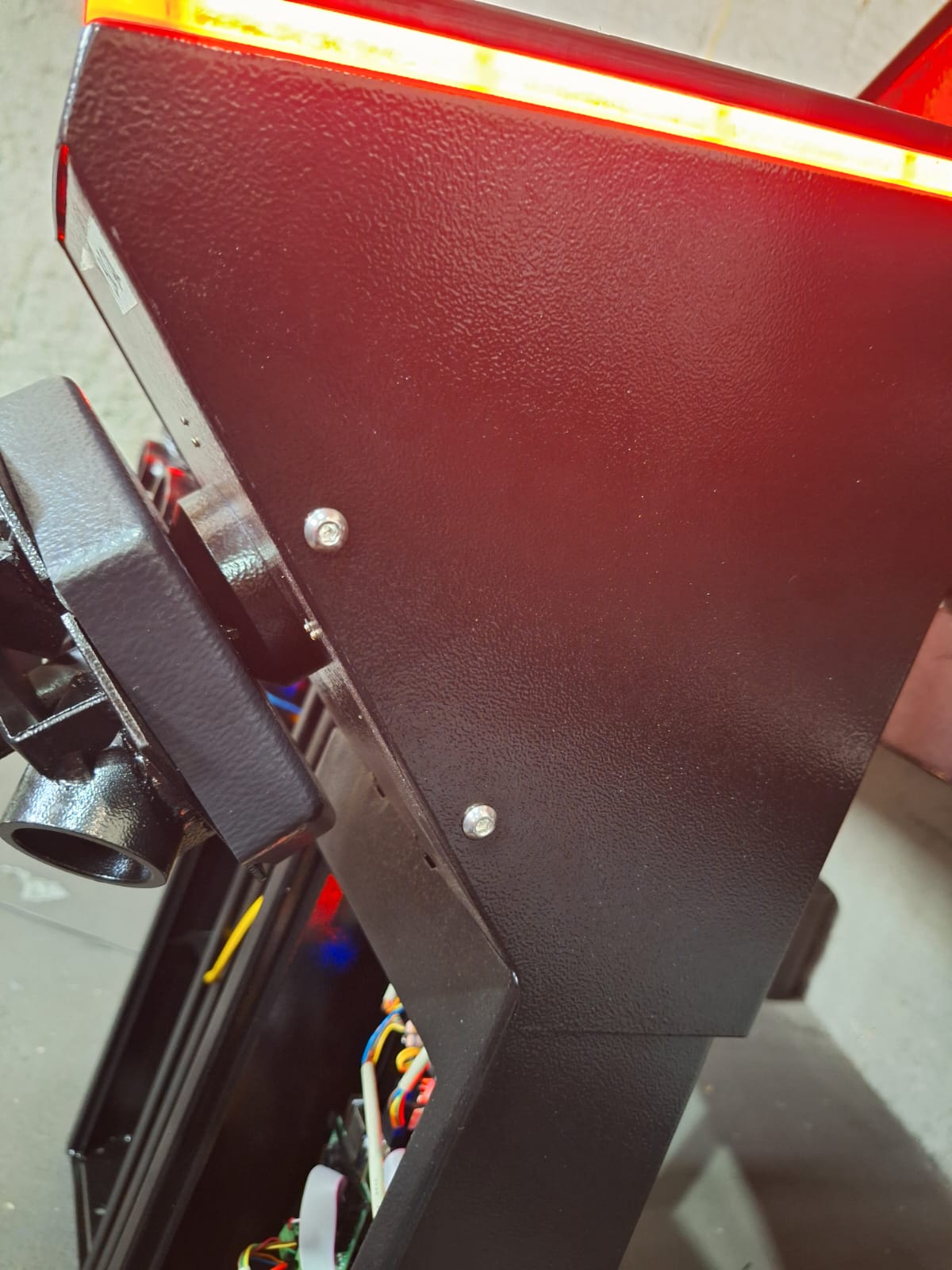

    Retire os 4 parafusos allen para remover a tampa da catraca

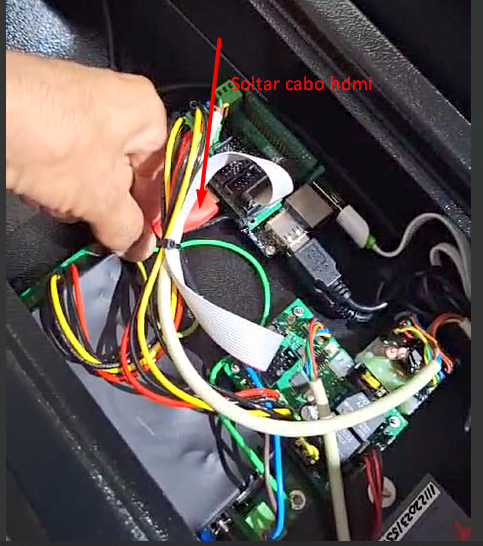

    Acessando a parte eletronica da catraca, antes de retirar o conjunto com o domo e camera, é necessario retirar o conector hdmi do display, conforme a imagem abaixo:

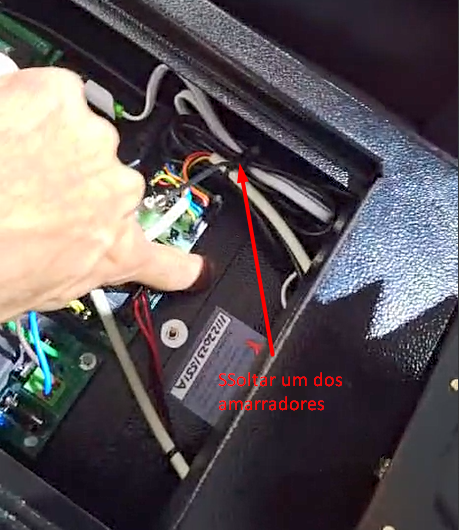

Em seguida, solte um dos amarradores pra facilitar a retirada dos cabos usbs

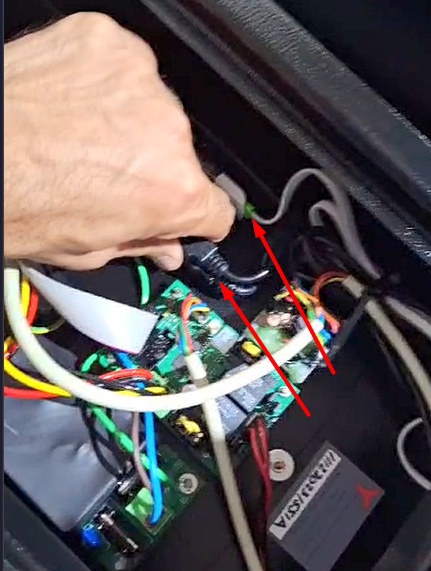

    Desconecte os cabos usbs

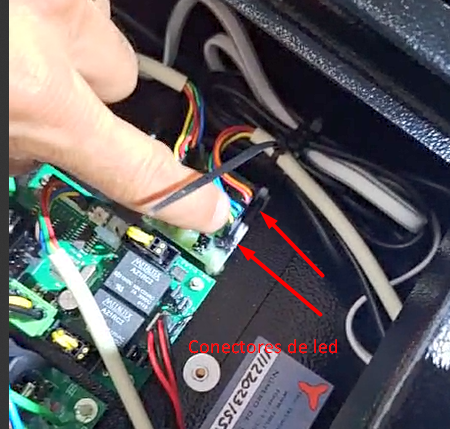

   Desconecte os conectores dos leds da catraca

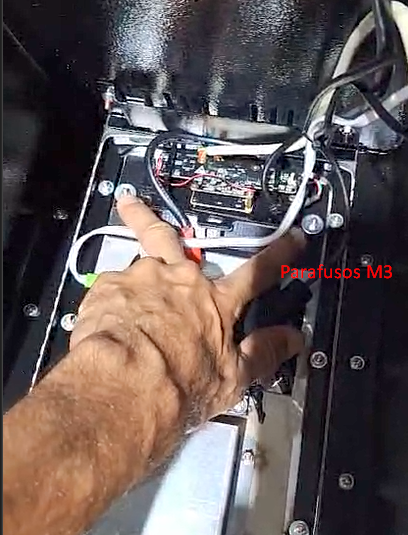

    Após isso com chave de boca M3 desparafuse o conjunto do domo e camera

Atenção ao conector hdmi do display na retirada do domo para não puxar muito forte e forçar o conector, existe o risco de quebrar o display ou retira - lo do lugar.

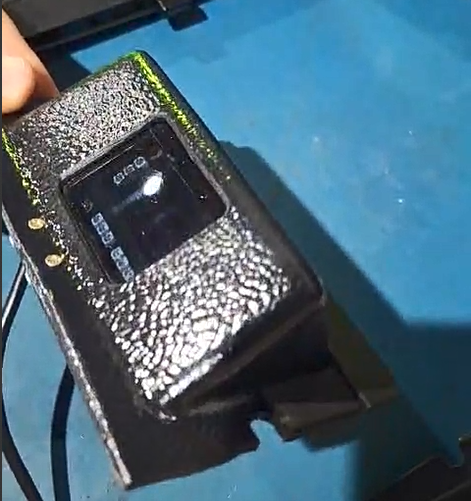

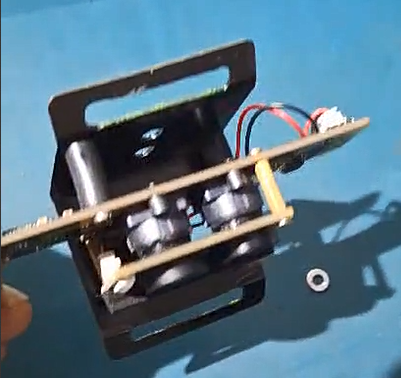

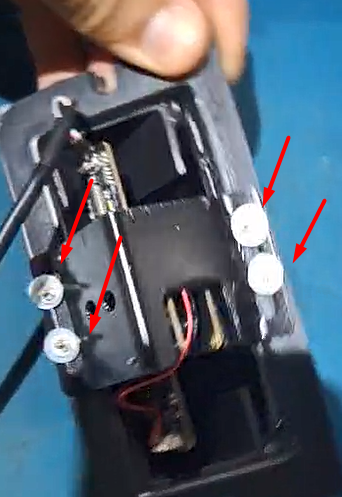

    Retirando o conjunto da catraca, desparafuse com chave M2 ou alicate de bico os 4 parafusos para soltar a placa com camera e acessar a peça.

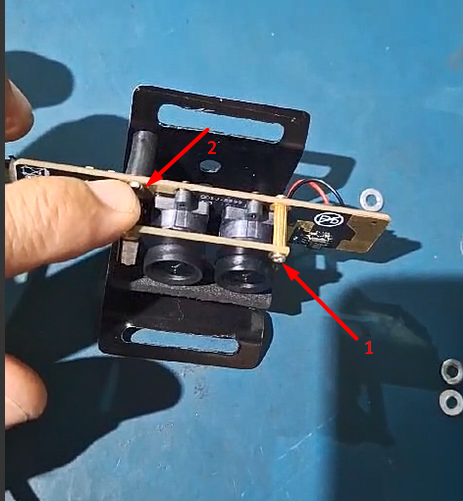

    Desparafuse os dois parafusos da plaquinha pra poder retirar a camera, na ordem indicada na imagem abaixo.

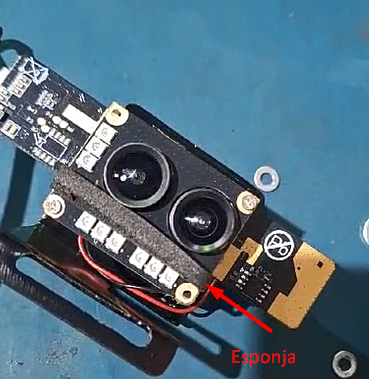

    Após isso retire a placa antiga e parafuse a nova placa da camera no suporte. Certifique - se que o novo conjunto tenha a esponja entre as lentes e o led, caso não tenha retire do conjunto anterior e coloque no novo.

Instruções em video no link abaixo:
https://drive.google.com/drive/folders/1edZseGDNAUTUyyiTOBX2-f7_vDVDLSeC?usp=sharing
