Resumo

    Este artigo descreve os componentes de hardware de catracas baseadas em Orange Pi PC Plus e os passos para deteção de problemas físicos.

Componentes

    As catracas baseadas em Orange Pi PC Plus são compostos, a nível geral, por 4 componentes: (i) Uma Fonte de alimentação; (ii) uma PLC para leitura de sensores e acionamento de relés, (iii) um Orange Pi PC Plus que roda o software desktopIF; e (iv) uma PLC Interface para conexões.

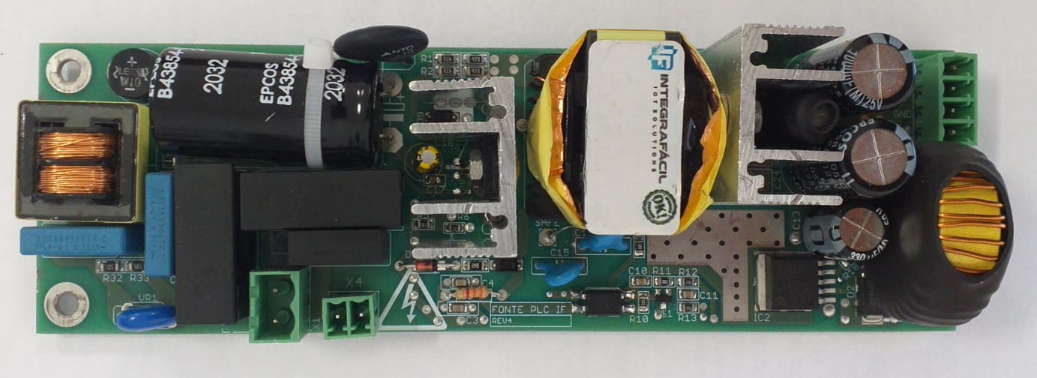

Fonte-PSU-R

Características gerais:

• Fonte chaveada
• Modelo: PSU-R (Rev-4.0)

Especificações técnicas:

• Tensão de entrada: 90 VAC ~ 240 VAC
• Tensão de saída: 12 VDC e 5 VDC
• Potência de saída: 36 Whats

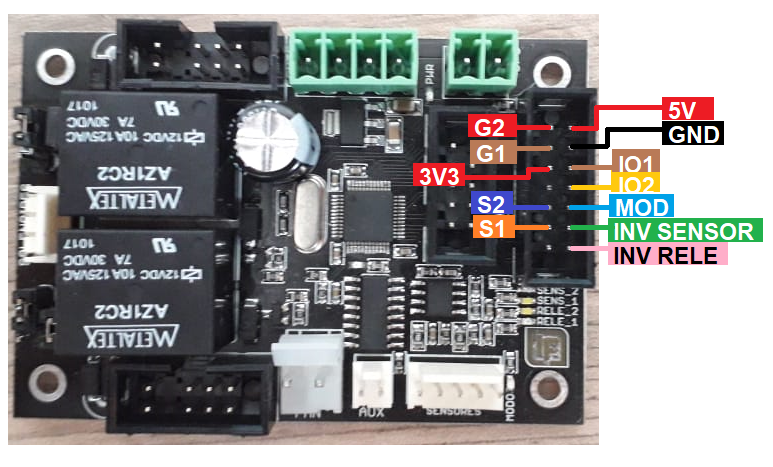

PLC-SMT

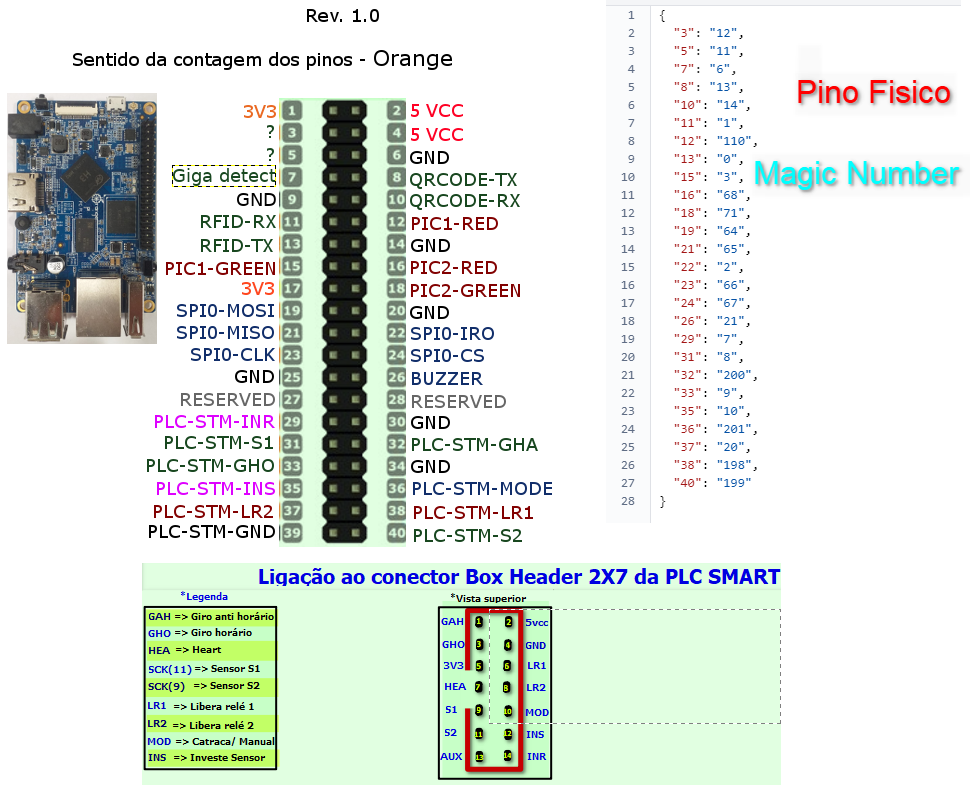

ORANGE Pi PC Plus

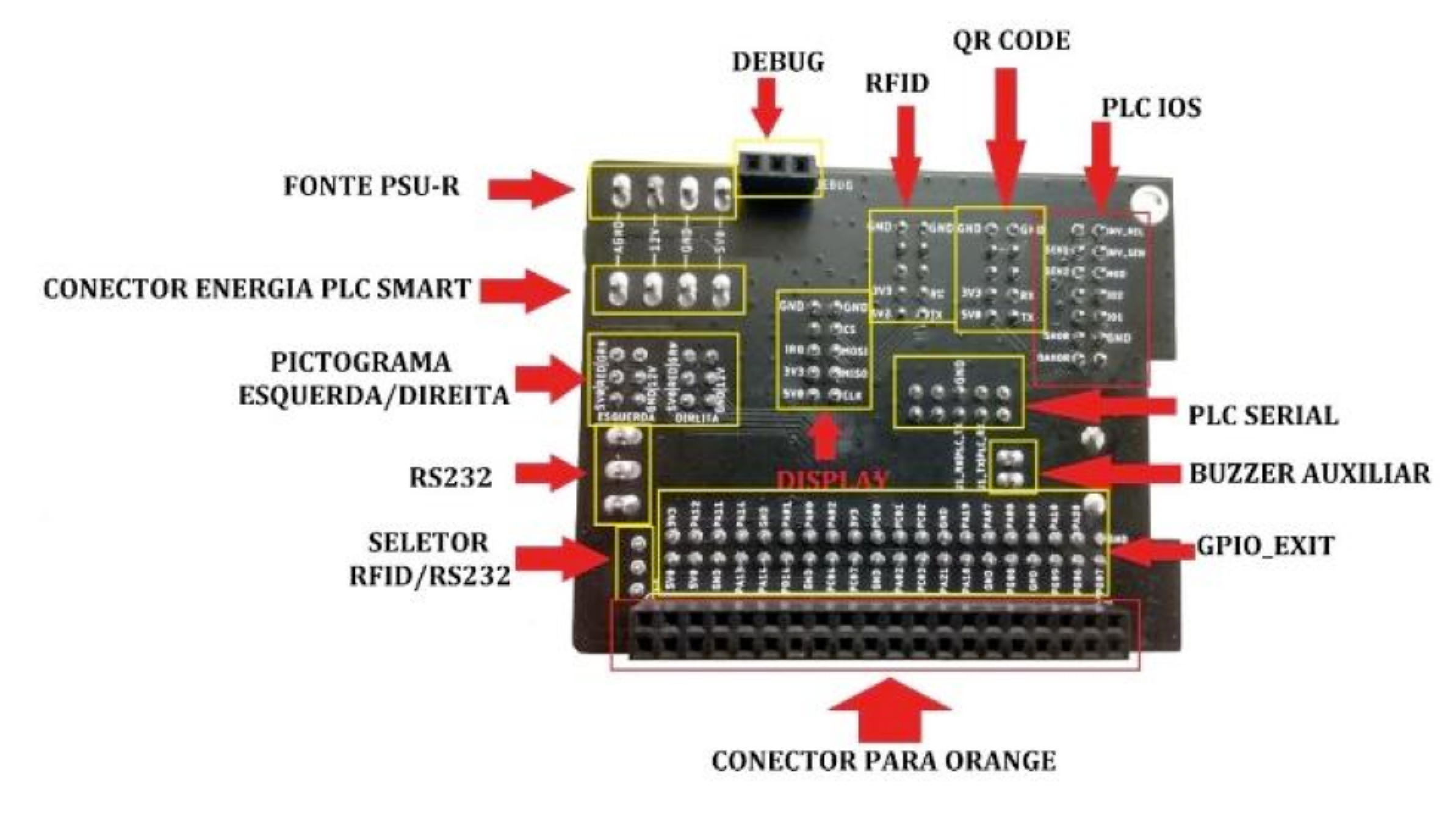

PLC-INTERFACE

Problemas

    Orange funciona por alguns dias e da nada desliga:

Causas:

1. Possíveis problemas de aterramento no local de instalação.
2. Possível problema no isolamento da orange.

Verificações:

1.

2. Com multiteste medir continuidade entre os sinais de 5 V e 12 V da fonte com os parafusos da carcaça da catraca. Caso tenham continuidade, significa que a orange tem alguma fuga para a carcaça da catraca.

Soluções:

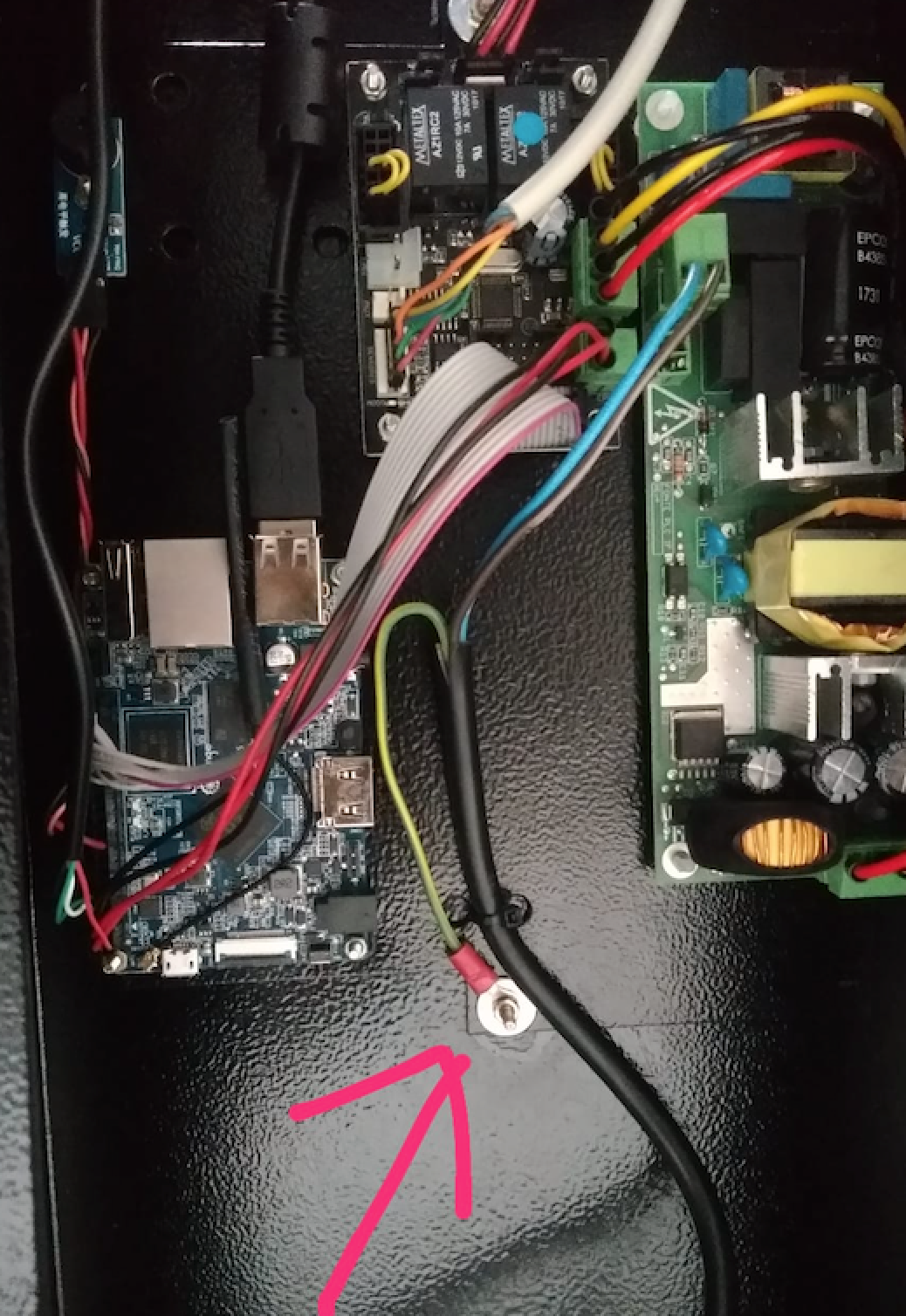

1. Caso forem encontrados problemas de aterramento no local de instalação e não seja possível corrigir pelo cliente, sugere-se tirar o aterramento da orange da carcaça da catraca (soltar o cabo amarelo do parafuso sinalado na foto e isolar).
